WIPS301UPS Controlador Solar Inteligente hasta 8A / Entrada Panel 12/24 Vcc 400W / Batería Plomo-ácido y Litio.

Controlador Solar Inteligente WIPS301UPS 8A 12/24Vcc con respaldo UPS para baterías de plomo-ácido y litio

WIPS301UPSEntrada 12/24 Vcc 400WCorriente 8A MáxPlomo-ácido y LitioUso Solar Industrial

El Controlador Solar Inteligente WIPS301UPS de hasta 8A es una solución avanzada de gestión energética diseñada para sistemas fotovoltaicos aislados y aplicaciones de respaldo crítico off-grid. Su arquitectura de doble función permite regular eficientemente la carga proveniente de paneles solares de hasta 400W con tensiones de 12 Vcc o 24 Vcc, mientras opera como un sistema UPS ininterrumpido para proteger dispositivos electrónicos sensibles. Es totalmente compatible con tecnologías de baterías de plomo-ácido y litio (12.6Vcc / 14.8Vcc), adaptándose a las necesidades específicas de cada proyecto mediante su configuración por DIP Switch.

Beneficios Destacados

Versatilidad de Baterías: Compatible con acumuladores de plomo-ácido de 12 Vcc y tecnologías de litio de 12.6Vcc o 14.8Vcc configurables.
Salida Seleccionable: Permite ajustar fácilmente la tensión de salida mediante DIP Switch a 12 Vcc / 5A Máx o 24 Vcc / 3A Máx según la carga.
Protección Avanzada: Incorpora protección contra sobrecargas de hasta 6kV, garantizando la seguridad del sistema ante eventos transitorios.
Instalación Flexible: Diseño compacto y práctico compatible con montaje en escritorio, pared o riel DIN para despliegues industriales rápidos.

Especificaciones Técnicas

Característica	Especificación
Corriente de carga máxima	8A
Entrada de panel solar	12 Vcc / 24 Vcc 400W
Voltaje circuito abierto	18 Vcc hasta 32 Vcc
Tipos de batería compatibles	12 Vcc Plomo-ácido / Litio (12.6Vcc y 14.8Vcc)
Corriente de salida seleccionable	12 Vcc / 5A Máx ó 24 Vcc / 3A Máx
Nivel de protección	Protección contra sobrecargas 6kV
Temperatura de operación	-20 hasta 70° C
Dimensiones del paquete	205,0 x 132,0 x 40,0 mm

Configuración, Control e Instalación del Sistema

Configuración por DIP Switch

PW (Power): Encendido y apagado general del controlador solar
24 Vcc: Selección de terminales VO con salida 24 Vcc / 3A o 12 Vcc / 5A Máx
VI: Selección entre entrada Vcc o entrada Solar directa
LB: Configuración para baterías de litio de 14.8 Vcc o 12.6 Vcc a 100Ah
BM: Selección entre tecnología de batería de Litio o Plomo-ácido

Indicadores LED y Monitoreo

Sun: Monitoreo en tiempo real de la entrada de energía solar
BT: Visualización clara del estatus general de la batería
Bin / Bout: Control de los ciclos de carga y descarga de la batería
25%-100%: Indicador porcentual de corriente y capacidad de la batería
DGA: Indicador del porcentaje de corriente de carga activa

Protección y Montaje Físico

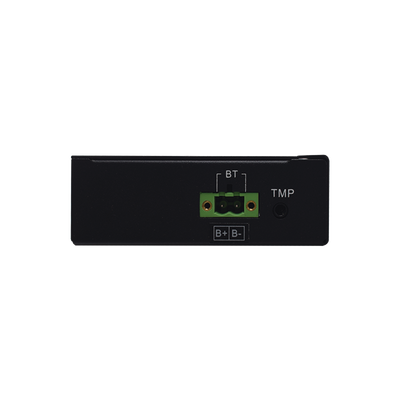

Terminales dedicadas para dos entradas solares, batería, entradas Vcc y sensor de temperatura
Certificaciones internacionales de calidad CE, FCC, RoHS, UKCA y RCM
Amplio rango térmico de operación de -20 °C hasta 70 °C
Opciones múltiples de montaje: Escritorio, pared o riel DIN industrial
Incluye controlador WI-PS301-UPS y guía de usuario con garantía

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)

Preguntas Frecuentes

¿Qué tipos de baterías soporta el controlador WIPS301UPS?

Es compatible con baterías de plomo-ácido de 12 Vcc y baterías de litio de 12.6 Vcc o 14.8 Vcc de hasta 100Ah, las cuales se configuran fácilmente mediante el DIP Switch integrado en el equipo.

¿Cómo se ajusta el voltaje de salida para alimentar las cargas?

El voltaje de salida se selecciona mediante el interruptor DIP Switch etiquetado como 24 Vcc. Al colocarlo hacia la izquierda, las terminales otorgan 24 Vcc / 3A Máx, y hacia la derecha ofrecen 12 Vcc / 5A Máx.

¿Qué opciones de montaje mecánico ofrece este controlador solar?

El equipo cuenta con un diseño compacto y versátil que permite una instalación rápida sobre escritorio, montaje directo en pared o integración en gabinetes mediante riel DIN industrial.
