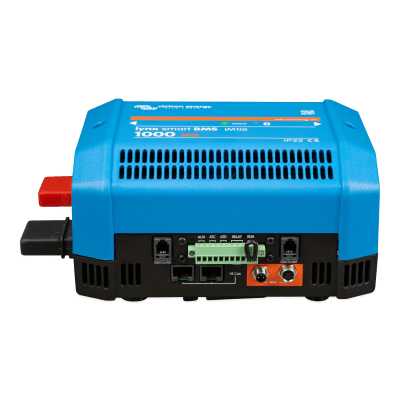

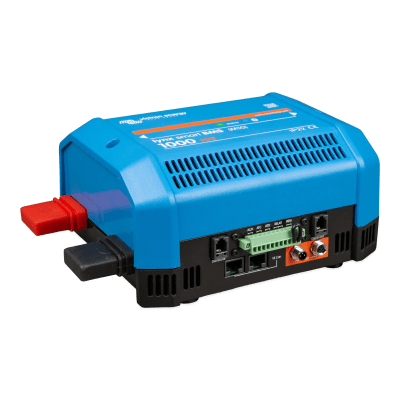

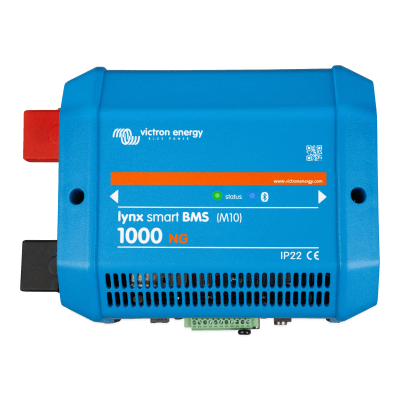

LYNXBMSNG/1000 Lynx Smart BMS 1000 NG (M10) / Barra de Distribución y Comunicación BMS para baterías Victron Lithium NG

Sistema de gestión de baterías inteligente para Lithium NG de alta potencia y misión crítica

Victron Energy9 – 60 VDC1000 A ContinuosIP22Sistemas Solares y Marinos

El Lynx Smart BMS NG 1000 A (M10) de Victron Energy es un sistema avanzado de gestión de baterías diseñado específicamente para baterías Victron Lithium NG LiFePO₄. Integra en un solo módulo compacto un contactor de seguridad de 1000 A, circuito de precarga, monitor de baterías de alta precisión y múltiples interfaces de comunicación para garantizar un rendimiento óptimo y seguro en bancos de energía de alta potencia. Es la solución ideal para instalaciones solares híbridas, off-grid, aplicaciones marinas, industriales y centros de datos que exigen máxima disponibilidad y protección eléctrica de misión crítica.

Beneficios Destacados

Seguridad Total: Contactor integrado de 1000 A que actúa como protección secundaria ante fallas y permite el corte remoto seguro.
Precarga Incorporada: Evita corrientes de irrupción elevadas al conectar cargas capacitivas como inversores sin dispositivos externos.
Monitoreo Avanzado: Control DVCC automático y supervisión en tiempo real del estado de carga, tensión, corriente y alarmas mediante Bluetooth.
Alta Escalabilidad: Permite conectar en paralelo hasta cinco unidades Lynx Smart BMS NG y monitorear hasta cuatro Lynx Distributor.

Especificaciones Técnicas

Característica	Especificación
Corriente nominal	1000 A continua
Corriente pico	1200 A durante 5 minutos
Rango de tensión	9 – 60 VDC
Tensiones de sistema	12 / 24 / 48 V
Salida AUX	1.1 A protegida
Protección	IP22
Temperatura operación	–40 °C a +60 °C
Dimensiones y Peso	230 × 180 × 100 mm / 2.7 kg

Funciones de Protección, Conectividad y Escalabilidad

Protecciones y Gestión Electrónica

Contactor de seguridad de 1000 A (M10) integrado
Circuito de precarga incorporado para cargas capacitivas
Monitor de baterías de alta precisión (SoC, tensión y corriente)
Contactos ATC y ATD para habilitar o bloquear cargadores y cargas
Relé programable para alarma o control de alternador

Conectividad y Control Victron

Bluetooth integrado para configuración vía VictronConnect
Puerto VE.Can para integración con dispositivos GX y portal VRM
Compatibilidad con redes marinas NMEA 2000
Control DVCC automático para inversores, cargadores y MPPT

Integración en el Sistema Lynx

Compatibilidad directa con el sistema distribuidor Lynx M10
Monitorización de fusibles de hasta cuatro Lynx Distributor
Conexión en paralelo de hasta cinco unidades Lynx Smart BMS NG
Salida AUX de 1.1 A para alimentar dispositivos críticos

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)

Preguntas Frecuentes

¿Con qué baterías es compatible este Lynx Smart BMS?

Está diseñado específicamente para las baterías Victron Lithium NG (LiFePO₄) de 12.8 V, 25.6 V y 51.2 V, configurables en sistemas de 12 V, 24 V y 48 V.

¿Se requieren dispositivos de precarga externos para los inversores?

No. El equipo cuenta con un circuito de precarga incorporado que evita corrientes de irrupción elevadas al conectar cargas capacitivas como inversores o convertidores.

Se incluyen los fusibles con el equipo?

No incluye los fusibles. Se recomienda utilizar fusibles tipo MEGA, como el MEGA100/32 para bancos de 24 V, o MEGA100/58 y MEGA125/80 para bancos de 48 V.

¿Cómo se realiza la configuración y monitoreo del BMS?

Se puede configurar y monitorear de forma inalámbrica mediante Bluetooth usando la aplicación VictronConnect, o integrarlo a un sistema GX para supervisión remota en el portal VRM.
