CBLVECANTB5 Cable Comunicación VE.Can tipo B para Programación de Victron con Baterías Epever de 5 m

Cable de comunicación VE.Can a CAN-bus tipo B de 5 metros para integración de baterías Epever en sistemas Victron GX

Victron EnergyLongitud: 5 metrosTipo B (Ref: ASS030720050)Conectividad CAN-bus BMSSistemas Fotovoltaicos Off-Grid

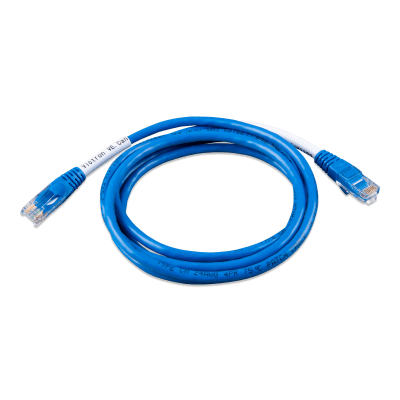

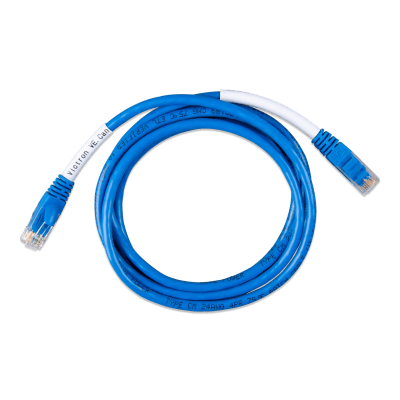

El cable de comunicación CBLVECANTB5 de Victron Energy está diseñado específicamente para interconectar de manera confiable baterías de litio compatibles con protocolo CAN-bus, como los modelos de Epever, hacia los sistemas de control GX de Victron. Este accesorio pasivo de 5 metros garantiza una transmisión de datos estable y segura, permitiendo que el inversor y la batería compartan parámetros vitales en tiempo real para optimizar la carga y descarga. Su uso es indispensable en instalaciones solares aisladas, sistemas de respaldo de energía y proyectos fotovoltaicos avanzados que exigen una gestión inteligente y centralizada del almacenamiento energético.

Beneficios Destacados

Comunicación Precisa: Establece un enlace de datos directo y sin interferencias entre el BMS de la batería Epever y los dispositivos GX de Victron.
Longitud Óptima de 5 m: Proporciona el alcance necesario para una instalación limpia y ordenada en gabinetes o cuartos de baterías medianos.

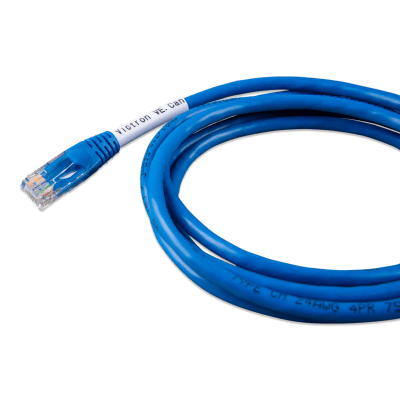

Plug and Play: Extremos etiquetados claramente para evitar errores de conexión entre el puerto VE.Can y el puerto CAN-bus BMS.
Gestión Inteligente: Permite al sistema regular automáticamente los voltajes y corrientes de carga, protegiendo la vida útil de las celdas de litio.

Especificaciones Técnicas

Característica	Especificación
Fabricante	Victron Energy
Modelo	CBLVECANTB5
Referencia Victron	ASS030720050
Tipo de Cable	VE.Can a CAN-bus BMS (Tipo B)
Longitud del Cable	5 metros
Compatibilidad Principal	Baterías Epever y otras marcas seleccionadas
Dispositivos Compatibles	Sistemas Victron GX (Cerbo GX, Color Control GX)

Detalles de Conectividad y Compatibilidad

Asignación de Pines (Pin-out)

Lado Victron VE.Can Pin 3 conectado a GND de batería Pin 2
Lado Victron VE.Can Pin 8 conectado a CAN-L de batería Pin 5
Lado Victron VE.Can Pin 7 conectado a CAN-H de batería Pin 4
Configuración estandarizada Tipo B de Victron Energy
Blindaje diseñado para prevenir interferencias electromagnéticas

Compatibilidad y Aplicaciones

Diseñado específicamente para integración con baterías Epever
Compatible además con AXIstorage, BMZ, BSLBATT y Pylontech US2000/US3000
Compatible con Solar MD BMS EX y Freedom Won eTower
Apto para sistemas fotovoltaicos residenciales y comerciales
Ideal para centros de monitoreo con Cerbo GX o Color Control GX

Instalación y Recomendaciones

Extremo rotulado 'CAN-bus BMS' va directo al puerto de la batería
Extremo rotulado 'VE.Can' se conecta al dispositivo GX
Requiere configuración previa en el menú del dispositivo GX
Consultar el manual específico de la batería para parámetros correctos
Longitud de 5 metros ideal para configuraciones en rack

Documentación y Descargas del Fabricante

📘 Descargar Manual de Usuario (.pdf)

Preguntas Frecuentes

Se puede usar este cable Tipo B con baterías de marcas no listadas?

No se recomienda a menos que el fabricante de la batería especifique explícitamente que utiliza el mismo pin-out Tipo B de Victron Energy (GND en Pin 3/2, CAN-L en Pin 8/5 y CAN-H en Pin 7/4).

A qué puerto del sistema Victron se conecta el extremo VE.Can?

Se debe conectar directamente a un puerto VE.Can o BMS-Can disponible en cualquier dispositivo de la familia GX de Victron, como el Cerbo GX o Color Control GX.

Este cable alimenta eléctricamente a la batería o al dispositivo GX?

No, este cable es exclusivamente para transmisión de datos de comunicación digital (CAN-bus); no transporta energía ni alimenta los equipos conectados.

Qué configuración adicional se necesita en el sistema Victron tras conectar el cable?

Es necesario acceder a la interfaz de usuario del dispositivo GX, ingresar a los ajustes de la batería y seleccionar el perfil de comunicación correspondiente al fabricante de la batería instalada.
