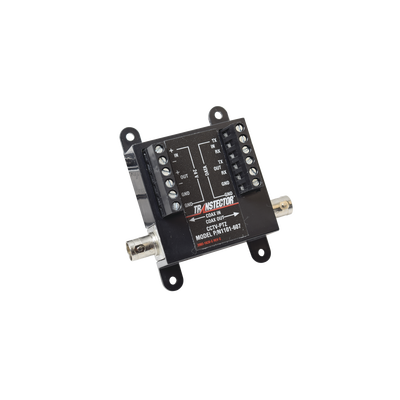

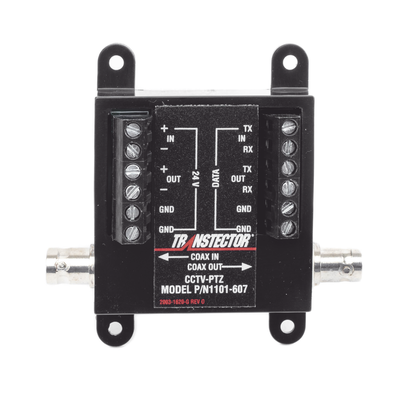

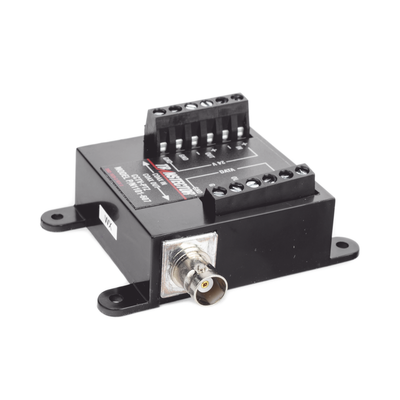

TCCTVPTZ Protector Cámaras PTZ CCTV / SASD / 12-24V + Coaxial BNC + RS-232/422/485 / 150A / Bidireccional

Blindaje avanzado SASD de grado industrial para cámaras PTZ, señales de control y video coaxial

Transtector12-24V CD/CATecnología SASDCoaxial BNC y RS-485150A Bidireccional

El protector TCCTVPTZ de Transtector está diseñado específicamente para salvaguardar sistemas de videovigilancia de alta exigencia, protegiendo cámaras PTZ contra transitorios y sobretensiones severas. Gracias a su tecnología patentada de diodos de avalancha de silicio (SASD), este dispositivo evita la degradación típica de los varistores de óxido de metal convencionales, garantizando una respuesta ultrarrápida de 5 nanosegundos y una vida útil prolongada sin pérdida de rendimiento. Su arquitectura bidireccional integra protección simultánea para líneas de alimentación de 12-24V, video coaxial BNC y buses de control RS-232, RS-422 y RS-485, convirtiéndose en un componente crítico para minimizar costos por mantenimiento, reparación y reemplazo de equipos electrónicos en proyectos de seguridad perimetral y CCTV industrial.

Beneficios Destacados

Tecnología SASD sin Degradación: Utiliza diodos de avalancha de silicio que soportan múltiples eventos de sobretensión sin perder capacidad de protección, a diferencia de los varistores MOV tradicionales.
Protección Integral Multiseñal: Blinda en un solo equipo la alimentación eléctrica, el cableado de video coaxial BNC y las líneas de datos y control serial.
Respuesta Ultrarrápida: Actuación en tan solo 5 nanosegundos para desviar transitorios peligrosos antes de que alcancen los delicados circuitos de la cámara PTZ.
Alta Capacidad de Corriente: Soporta una corriente continua máxima de hasta 150 A, ideal para entornos industriales expuestos a interferencias electromagnéticas y descargas eléctricas.

Especificaciones Técnicas

Característica	Especificación
Marca / Fabricante	Transtector
Tecnología de protección	Diodo de Avalancha de Silicio (SASD)
Voltaje de línea	24 Vcc (compatible con 12V)
Corriente continua máxima	150 A
Tiempo de respuesta	5 nanosegundos
Conectores de video	BNC-Hembra
Calibre de cable aceptado	16 – 22 AWG
Temperatura de operación	-40º a 65º C

Construcción, Compatibilidad y Especificaciones de Instalación

Construcción y Blindaje Electrónico

Tecnología SASD de grado industrial
Protección bidireccional en carga y línea
Ausencia de degradación por eventos transitorios repetitivos
Diseño robusto para operación en exteriores o ambientes severos

Compatibilidad de Puertos y Señales

Protección para cámaras PTZ analógicas e IP con control
Soporte para líneas de datos RS-232, RS-422 y RS-485
Interfaces de video mediante conectores BNC-Hembra
Compatibilidad con sistemas de alimentación de 12V y 24V C.A. / C.D.

Parámetros Mecánicos y Ambientales

Terminales de tornillo para protección de corriente continua
Acepta cableado de calibre 16 a 22 AWG
Amplio rango térmico operativo de -40°C a 65°C
Minimiza drásticamente los costos operativos por reemplazo de equipos

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)

Preguntas Frecuentes

¿Por qué la tecnología SASD es superior a los varistores MOV en este protector?

Los varistores de óxido de metal (MOV) se desgastan y degradan progresivamente cada vez que bloquean un transitorio de voltaje. La tecnología de Diodos de Avalancha de Silicio (SASD) utilizada por Transtector no sufre degradación con el uso, ofreciendo una vida útil prolongada y un rendimiento de supresión constante sin importar el número de descargas que reciba.

¿Qué tipos de señales protege simultáneamente este equipo?

El protector está diseñado para blindar integralmente una cámara PTZ, cubriendo de forma simultánea la línea de alimentación de 12V o 24V, el cableado de video coaxial mediante conectores BNC y las líneas de comunicación y telemetría bajo los protocolos RS-232, RS-422 y RS-485.

¿Se puede instalar este protector en exteriores o intemperie?

El dispositivo cuenta con un rango de temperatura operativa de -40°C a 65°C, lo que le permite soportar condiciones ambientales extremas. Sin embargo, para instalaciones a la intemperie se recomienda alojarlo dentro de un gabinete o caja de conexiones estanca para protegerlo del contacto directo con agua y humedad excesiva.

¿Qué calibre de cable es compatible con las terminales del protector?

Las terminales de tornillo destinadas a la protección de corriente continua están diseñadas para aceptar cableado con calibres que van desde el 16 AWG hasta el 22 AWG, asegurando una conexión firme y de baja resistencia.
