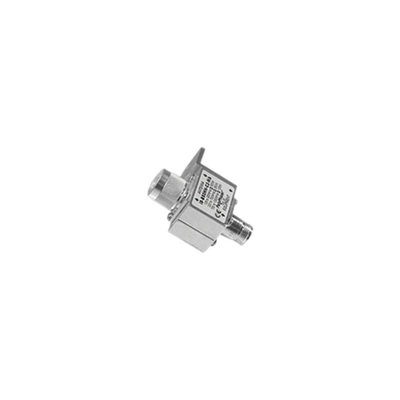

ISB50HNC2MA Protector Coaxial RF / 125-1000 MHz / 50 Ω / N Macho Antena + N Hembra Equipo / Bloqueo DC / 20 kA

Protector Coaxial RF de 125-1000 MHz con Bloqueo DC y Capacidad de 20 kA para Sistemas de Radiofrecuencia

PolyPhaser125 MHz - 1.0 GHz50 OhmsBloqueo DC20 kA Max Surge

El protector coaxial RF modelo ISB50HNC2MA está diseñado para ofrecer una protección eléctrica avanzada en sistemas de radiofrecuencia, redes de radiocomunicación y aplicaciones SCADA. Este dispositivo opera eficientemente en un rango de frecuencia de 125 MHz a 1.0 GHz con una impedancia nominal de 50 ohms, integrando conectores N macho en el lado de la antena y N hembra hacia el equipo. Su avanzada tecnología de bloqueo de DC y su capacidad de descarga de sobretensiones de hasta 20 kA garantizan la máxima integridad de los equipos sensibles ante descargas atmosféricas y transitorios eléctricos.

Beneficios Destacados

Protección Avanzada contra Sobretensiones: Soporta descargas de hasta 20 kA (onda 8/20µs), desviando corrientes transitorias de manera segura lejos de tus equipos críticos.
Bloqueo de DC Integrado: Bloquea eficazmente el voltaje de corriente directa, previniendo daños por corrientes parásitas y fallas de polarización en el sistema.
Baja Pérdida por Inserción: Mantiene una pérdida menor a 0.1 dB y un VSWR óptimo de ≤1.1 a 1, asegurando la máxima transferencia de potencia sin degradar la señal de RF.
Alta Capacidad de Potencia RF: Diseñado para soportar potencias de hasta 500 W en VHF y 250 W en UHF, adaptándose a diversas exigencias de transmisión.

Especificaciones Técnicas

Característica	Especificación
Rango de Frecuencia	125 MHz a 1.0 GHz
Impedancia	50 Ω
Voltaje de Activación	1200 VDC ±20%
Potencia RF Máxima	VHF 500 W / UHF 250 W
Capacidad de Descarga (Surge)	20 kA (8/20 µs)
Pérdida por Inserción	≤ 0.1 dB
VSWR	≤1.1 a 1
Conectores	N Macho (Antena) / N Hembra (Equipo)

Construcción, Compatibilidad y Aplicaciones

Arquitectura y Construcción

Diseño especializado con bloqueo de DC
Montaje versátil tipo mampara
Patente avanzada de tecnología de supresión
Cumplimiento con normativas CE y RoHS

Compatibilidad de Conexión

Conector N macho dedicado al lado de la antena
Conector N hembra protegido hacia el equipo
Impedancia estandarizada de 50 ohms
Pérdida de retorno menor a 20 dB

Aplicaciones y Entorno

Ideal para radios de 2 vías
Compatible con redes y sistemas SCADA
Protección de estaciones base de comunicación
Opciones flexibles de montaje y soporte

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)

Preguntas Frecuentes

¿Cuál es la función principal del bloqueo de DC en este protector coaxial?

El bloqueo de DC evita que corrientes directas o voltajes parásitos lleguen al equipo de radiofrecuencia conectado, protegiendo los circuitos internos de daños por fallas eléctricas o cortocircuitos en la línea de la antena.

¿Cómo se debe realizar la instalación física del protector ISB50HNC2MA?

El dispositivo cuenta con un diseño de montaje en mampara, permitiendo una instalación firme y segura en gabinetes o paneles de control. Debe conectarse intercalado entre el cable proveniente de la antena (conectado al lado N macho) y el equipo de radio (conectado al lado N hembra).

¿Este protector afecta la potencia o calidad de la señal transmitida?

No de forma perceptible. Gracias a su baja pérdida por inserción (≤0.1 dB) y su excelente relación de onda estacionaria (VSWR ≤1.1 a 1), garantiza que la potencia de RF pase prácticamente intacta sin degradar la calidad de la comunicación.
