I2RSPV600340 Supresor de Sobretensiones A 600 VDC Tipo 2 En Montaje DIN Rail (1104-11-100)

Protector contra sobrevoltajes Tipo 2 de 600 VDC con montaje DIN y monitoreo remoto para sistemas solares e industriales.

Syscom I2RSPV600340600 VDC NominalTipo 2 DIN Rail40 kA ImaxEnergía Solar y CD

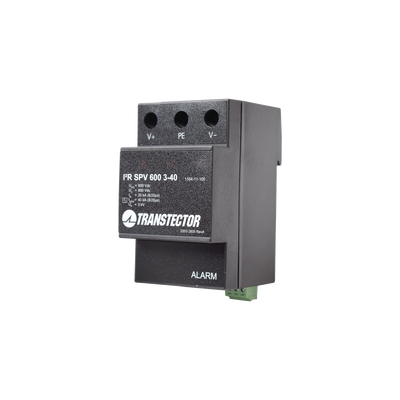

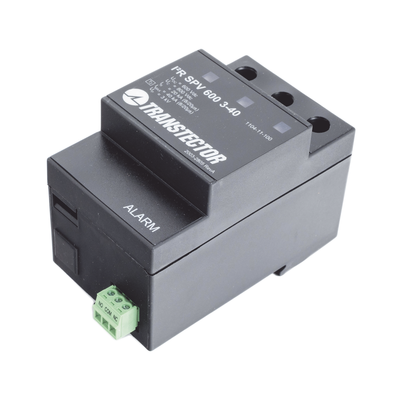

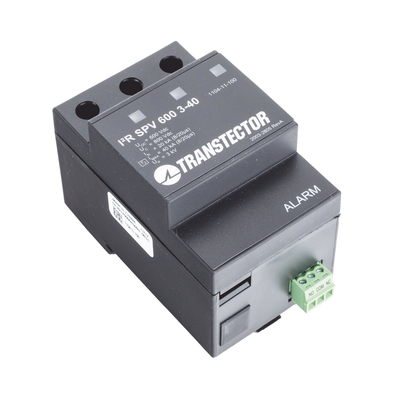

El supresor de sobretensiones Syscom I2RSPV600340 es un dispositivo de protección contra sobrevoltajes Tipo 2 diseñado específicamente para aplicaciones de alto voltaje en corriente directa, como sistemas fotovoltaicos y equipos industriales demandantes. Su tecnología MOV avanzada detiene eficazmente los picos de voltaje más altos comunes en instalaciones exteriores expuestas a descargas atmosféricas o transitorios de red. Este supresor garantiza la integridad y continuidad operativa de tus equipos de energía solar, evitando daños catastróficos y reduciendo los tiempos de inactividad por fallas eléctricas imprevistas. Incorpora indicadores visuales de estado y contactos secos para un monitoreo remoto confiable, convirtiéndose en un componente crítico para cualquier infraestructura de energía renovable profesional.

Beneficios Destacados

Protección Avanzada MOV: Detiene eficazmente los picos de voltaje más altos en instalaciones fotovoltaicas exteriores y de alta corriente.
Monitoreo Remoto Integrado: Cuenta con contactos secos aislados Forma C para verificar el estado del equipo a distancia de forma sencilla.
Indicador Visual de Estado: Permite identificar a simple vista el estado operativo mediante un código de color claro (Negro normal, Rojo requiere reemplazo).

Especificaciones Técnicas

Característica	Especificación
Voltaje de Operación Nominal Un	600 Vdc
Voltaje Máximo de Operación Continua Uc	800 Vdc
Corriente de Descarga Nominal In	20 kA (8x20μs)
Máxima Corriente de Descarga Imax	40 kA (Tipo 2)
Nivel de Protección de Voltaje Up	3 kV
Tiempo de Respuesta	< 25 ns
Tipo de Montaje	Riel DIN

Tecnología de Protección y Conectividad

Arquitectura y Supresión

Tecnología de óxido metálico (MOV) de alta capacidad
Diseñado para circuitos de alto voltaje en CD
Capacidad de descarga nominal In de 20 kA
Corriente máxima de descarga Imax de hasta 40 kA
Tiempo de respuesta ultra rápido menor a 25 nanosegundos

Monitoreo y Diagnóstico

Indicador visual de estado integrado en el módulo
Color negro indicando operación normal sin fallas
Color rojo advirtiendo la necesidad de reemplazo del cartucho
Contactos secos eléctricamente aislados 'Forma C'
Tasa máxima de switch de contacto de 250 Vac/1A

Instalación y Aplicaciones

Formato de puerto sencillo optimizado para corriente directa
Montaje estándar en Riel DIN para gabinetes eléctricos
Ideal para arreglos de paneles solares fotovoltaicos
Compatible con sistemas industriales de alta corriente en CD
Protección perimetral en instalaciones exteriores

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)

Preguntas Frecuentes

¿En qué parte del sistema solar se debe instalar este supresor?

Se instala típicamente en el lado de corriente directa (DC), antes del inversor o en el combinador de paneles solares, montado directamente sobre riel DIN dentro del gabinete de protección.

¿Cómo funciona el indicador visual de estado?

El dispositivo cuenta con una ventana indicadora; el color negro muestra que el supresor opera con normalidad, mientras que el color rojo indica que el componente ha sufrido desgaste por una descarga y requiere reemplazo inmediato.

¿Para qué sirven los contactos secos Forma C?

Los contactos secos permiten conectar el supresor a un sistema de automatización, PLC o panel de alarma externo para realizar un monitoreo remoto del estado del dispositivo sin necesidad de inspección visual directa.

¿Este supresor es apto para sistemas de 600 VDC residenciales o comerciales?

Sí, está diseñado específicamente para aplicaciones de alto voltaje en corriente directa de hasta 600 Vdc nominales y soporta un voltaje continuo de hasta 800 Vdc, siendo ideal para cadenas fotovoltaicas medianas y grandes.
