I2RSPV1000340 Supresor de Sobretensiones A 1000 VDC Tipo 2 En Montaje DIN Rail

Protección avanzada contra sobretensiones transitorias para sistemas fotovoltaicos e industriales a 1000 VDC Tipo 2

Transtector1000 VDCTipo 2 DIN Rail20/40 kAEnergía Solar

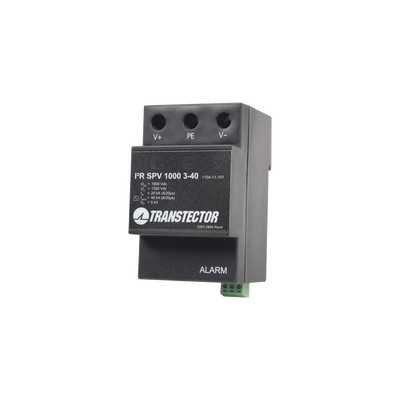

El supresor de sobretensiones Transtector I2R SPV1000 3-40 es un dispositivo de protección contra picos de voltaje de alto rendimiento, diseñado específicamente para aplicaciones fotovoltaicas e industriales en corriente directa (DC). Su avanzada tecnología MOV integrada actúa de forma inmediata para desviar los transitorios eléctricos más severos típicos en instalaciones expuestas al exterior, salvaguardando inversores, paneles y controladores de carga de daños catastróficos. Equipado con indicador visual de estado y contactos secos Form-C, este supresor garantiza una operación segura y un monitoreo remoto confiable para mantener la continuidad operativa de tus proyectos solares.

Beneficios Destacados

Protección Robusta MOV: Tecnología de varóxido de metal de alta capacidad para la supresión eficiente de picos y sobretensiones transitorias en corriente directa.
Monitoreo Remoto Integrado: Incluye contactos secos eléctricamente aislados 'Forma C' para facilitar la integración con sistemas de alerta y supervisión a distancia.
Indicador Visual de Estado: Permite verificar el estatus del equipo de un vistazo rápido: luz negra indica operación normal y luz roja señala necesidad de reemplazo.
Montaje en Riel DIN: Diseño estandarizado para una instalación limpia, rápida y segura en gabinetes de control y distribución eléctrica.

Especificaciones Técnicas

Característica	Especificación
Marca	Transtector (Syscom)
Voltaje de Operación Nominal (Un)	1000 Vdc
Voltaje Máximo de Operación Continua (Uc)	1350 Vdc
Corriente de Descarga Nominal (In 8x20µs)	20 kA
Máxima Corriente de Descarga (Imax Tipo 2)	40 kA
Nivel de Protección de Voltaje (Up)	5 kV
Tiempo de Respuesta	< 25 ns

Construcción, Monitoreo y Aplicaciones

Construcción y Protección

Tecnología MOV de alta durabilidad
Diseño compacto Tipo 2 para montaje en riel DIN
Soporta corrientes de descarga nominales de hasta 20 kA
Capacidad máxima de descarga de 40 kA (8x20µs)

Control y Monitoreo

Indicador visual dual: Negro (Normal) y Rojo (Reemplazo)
Contactos secos aislados Forma C para monitoreo remoto
Tasa máxima de switch de contacto de 250 Vac/1A
Tiempo de respuesta ultrarrápido menor a 25 nanosegundos

Aplicaciones Recomendadas

Sistemas fotovoltaicos comerciales e industriales
Arreglos solares de alta tensión en corriente directa (1000 VDC)
Protección de entradas DC en inversores fotovoltaicos
Gabinetes de control y tableros de interconexión exterior

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)

Preguntas Frecuentes

¿En qué parte del sistema solar se debe instalar este supresor?

Se instala típicamente en el lado de corriente directa (DC), entre los arreglos de paneles solares y el inversor o caja combinadora, preferentemente en un gabinete con montaje en riel DIN.

¿Cómo funciona el indicador visual de estado?

El dispositivo cuenta con una ventana indicadora; el color negro señala que el supresor opera en condiciones normales, mientras que el cambio a color rojo advierte que el módulo ha cumplido su ciclo de vida y requiere reemplazo.

¿Para qué sirven los contactos secos 'Forma C'?

Permiten conectar el supresor a un sistema de automatización, PLC o panel de alarmas externo para monitorear el estado del equipo a distancia y recibir alertas inmediatas en caso de falla o necesidad de reemplazo.

¿Este supresor es compatible con sistemas de 1000 VDC?

Sí, está diseñado específicamente para operar con un voltaje nominal de 1000 Vdc y soporta un voltaje máximo de operación continua de hasta 1350 Vdc, adaptándose perfectamente a normativas de proyectos solares modernos.
