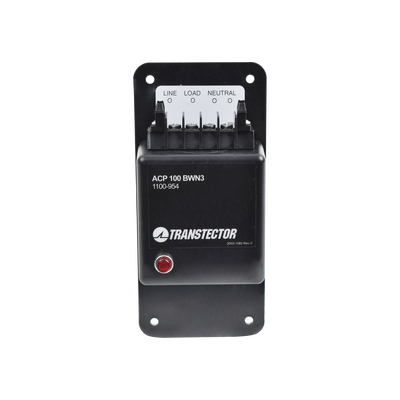

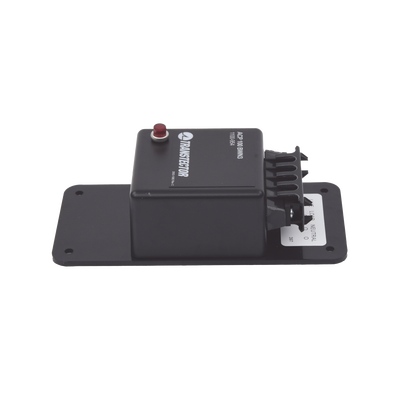

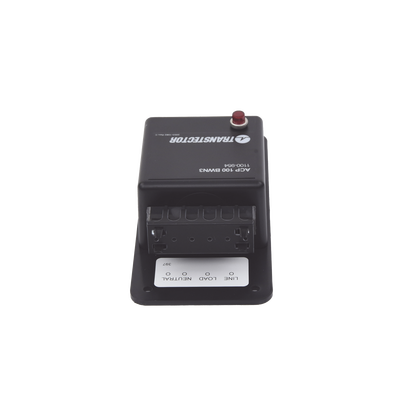

ACP100BWN3 Protector Monofasico de 120VAC 15A Con Tecnología Diodo de Silicio Y Fusible Interno

Protector Monofásico de 120VAC 15A con Tecnología de Diodo de Silicio y Fusible Interno para Circuitos Críticos

Voltaje: 120 VACCorriente: 15 ANorma: IEEE C62.41Montaje: HardwireProtección Contra Sobretensiones

El protector monofásico ACP100BWN3 está diseñado específicamente para salvaguardar circuitos eléctricos de 120VAC y equipos sensibles contra sobretensiones transitorias y picos de energía. Su avanzada tecnología basada en diodos de silicio combinada con un fusible interno de 15A garantiza una respuesta rápida y un acotamiento seguro de voltajes indeseados, asegurando la continuidad operativa en instalaciones industriales y comerciales. Es la solución ideal para proteger sistemas de distribución eléctrica, centros de control y cargas críticas que requieren un rendimiento confiable bajo normativas de calidad industrial.

Beneficios Destacados

Tecnología de Diodo de Silicio: Proporciona una capacidad de respuesta superior ante transitorios de voltaje, desviando la energía perjudicial lejos de tus equipos conectados.
Fusible Interno de 15A: Ofrece una capa adicional de seguridad física ante sobrecorrientes, protegiendo tanto el circuito de alimentación como la integridad del dispositivo.
Estándares Internacionales: Cumple rigurosamente con las normativas IEEE C62.41 y cuenta con certificación IP20 para garantizar un desempeño seguro en interiores.

Especificaciones Técnicas

Característica	Especificación
Voltaje Nominal	120 VAC
Corriente del Fusible	15 A
Tipo de Montaje	Hardwire
Estándares	IEEE C62.41, IP20
Tipo de Conexión	Tira terminal de 4 posiciones
Temperatura Operativa	-40°C a +85°C
Dimensiones	15.9 x 8.6 x 6.0 cm
Peso	0.3 kg (0.7 lb)

Construcción, Compatibilidad y Detalles de Instalación

Protección y Construcción

Tecnología avanzada con diodo de silicio
Fusible interno integrado de 15 Amperes
Grado de protección IP20 para interiores
Diseño compacto de solo 0.3 kg de peso
Amplio rango de temperatura industrial (-40°C a +85°C)

Conectividad y Normativas

Conexión mediante tira terminal de 4 posiciones
Cumplimiento con el estándar IEEE C62.41
Configuración flexible para protección Línea a Neutro
Configuración adaptable para protección Línea a Línea
Diseño de montaje rígido tipo Hardwire

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)

Preguntas Frecuentes

¿Cómo se debe realizar la conexión para un sistema Línea a Neutro?

Debe conectar el cable de fase de 120Vac a la terminal L1 y el neutro a la terminal L2/N. Tenga en cuenta que los terminales NC no se utilizan en esta configuración.

¿Es posible utilizar este protector en exteriores?

No. Este equipo cuenta con un grado de protección IP20, por lo que su instalación es de carácter permanente en interiores, en un ambiente libre de humedad y polvo excesivo.

¿Qué tipo de circuitos soporta este dispositivo?

El protector está diseñado para uso exclusivo en circuitos eléctricos monofásicos de 120Vac con una capacidad máxima de 15A.
