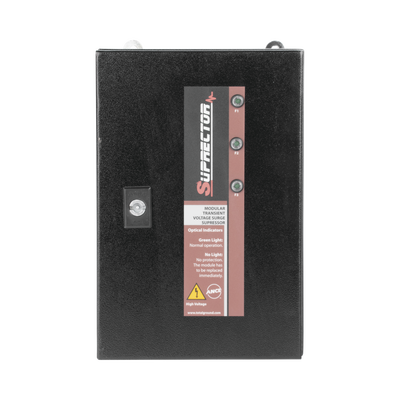

SUPR1202FASO Supresor de pico clase B con voltaje de operación 127/220 Vca, 2 fases, 120 KA

Supresor de picos clase B SUPRECTOR de 120 KA y 127/220 Vca para protección avanzada en tableros secundarios de carga crítica.

Marca: SUPRECTORVoltaje: 127/220 VcaCapacidad: 120 KAFases: 2 Fases, 4 HilosGabinete NEMA 4

El supresor de picos clase B modelo SUPR1202FASO está diseñado para brindar la máxima protección contra transitorios eléctricos en tableros secundarios y de distribución con cargas críticas. Gracias a su avanzada tecnología híbrida, integra varistores de alta precisión y un circuito de seguimiento de onda que filtra de manera eficiente el ruido eléctrico generado por cortes de voltaje transitorio, salvaguardando la integridad de sus equipos más sensibles.

Beneficios Destacados

Tecnología Híbrida Avanzada: Combina varistores de distintas capacidades con un fusible térmico de alta precisión que evita el desprendimiento de llama y cortocircuitos.
Filtrado de Ruido Eléctrico: Incorpora un circuito de seguimiento de onda especializado para eliminar interferencias y ruidos provocados por transitorios.
Diseño Modular y Seguro: Ofrece protección modular para facilitar el reemplazo, mantenimiento y crecimiento del sistema, albergado en un gabiente robusto de acero NEMA 4.
Diagnóstico Visual Inmediato: Cuenta con indicadores LED claros (Verde para protegido, Rojo para desprotegido y apagado para desconectado) que facilitan la supervisión del estado.

Especificaciones Técnicas

Característica	Especificación
Voltaje de Operación	127/220 Vca
Capacidad de Descarga	120 KA
Fases / Hilos	2 Fases / 4 Hilos
Modos de Protección	L-N, L-G, N-G (L-L bajo pedido)
Gabinete	Acero NEMA 4
Dimensiones	30 x 20 x 12 cm
Garantía	5 años

Características Constructivas y Modos de Protección

Protección y Seguridad Térmica

Fusible térmico de alta precisión integrado
Prevención eficaz de desprendimiento de llama
Evita que el varistor quede en condición de corto
Capacidad de descarga nominal de hasta 120 KA

Modos de Protección y Filtrado

Protección Línea-Neutro (L-N)
Protección Línea-Tierra (L-G)
Protección Neutro-Tierra (N-G)
Opción Línea-Línea (L-L) disponible bajo pedido
Circuito de seguimiento para filtrado de ruido

Construcción y Diagnóstico

Gabinete de acero con certificación NEMA 4
Indicador LED verde para estado protegido
Indicador LED rojo para estado desprotegido
Módulos reemplazables para mantenimiento sencillo

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)📘 Descargar Manual de Usuario (.pdf)

Preguntas Frecuentes

¿En qué tipo de instalaciones se debe colocar este supresor clase B?

Está diseñado específicamente para instalarse en tableros secundarios o de distribución eléctrica que alimentan cargas críticas en instalaciones comerciales e industriales.

¿Cómo se interpreta el diagnóstico visual del equipo?

El indicador en color verde señala que el equipo está protegido y operando correctamente; el color rojo indica estado desprotegido; y si se encuentra apagado, significa que el módulo está desconectado y debe ser reemplazado.

¿Qué incluye la tecnología híbrida de este supresor SUPRECTOR?

Incluye varistores de diferentes capacidades adaptados a necesidades específicas de protección, acompañados de un fusible térmico de alta precisión que previene fallas mayores y cortocircuitos.
