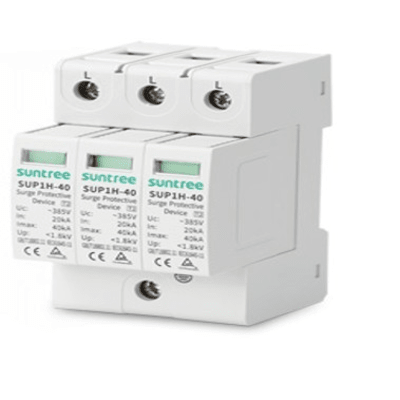

SUP1H40/480VAC/3P Supresor de Picos Transitorios de Voltaje, Diseñado Para Sistemas Fotovoltaicos, Uso en Corriente Alterna 440 Vca ,3 Polos.

Protección contra sobretensiones transitorias para sistemas fotovoltaicos industriales y comerciales

Modelo SUP1H-40440 VCATrifásico 3PClase IISistemas Fotovoltaicos

El supresor de picos transitorios SUP1H40/480VAC/3P de 3 polos está diseñado específicamente para salvaguardar instalaciones fotovoltaicas y equipos eléctricos críticos expuestos a descargas atmosféricas y sobretensiones en redes de corriente alterna de 440 Vca. Este dispositivo de protección contra sobretensiones (DPS) Clase II desvía con eficacia la energía de los transitorios hacia el sistema de puesta a tierra, garantizando la continuidad operativa y protegiendo componentes costosos como inversores de corriente y tableros de distribución contra daños catastróficos. Su construcción robusta y su tiempo de respuesta ultrarrápido menor a 20 nanosegundos lo convierten en un componente indispensable para proyectos solares comerciales e industriales que exigen máxima confiabilidad y seguridad.

Beneficios Destacados

Respuesta Ultrarrápida: Tiempo de respuesta menor a 20 nanosegundos para desviar picos de voltaje antes de que alcancen los equipos sensibles.
Alta Capacidad Trifásica: Diseñado para sistemas de corriente alterna de 440 Vca con configuración de 3 polos, ideal para aplicaciones industriales y comerciales.
Diseño Modular en Riel DIN: Facilita una instalación rápida, ordenada y segura en gabinetes eléctricos estándar mediante montaje en riel DIN de 35 mm.
Materiales Ignífugos: Fabricado con carcasa aislante de PBT/PA66 con nivel de resistencia a la llama V0 para máxima seguridad contra incendios.

Especificaciones Técnicas

Característica	Especificación
Modelo del producto	SUP1H-40
Polos	3P (Trifásico)
Tensión nominal de operación Un	440 VCA
Tiempo de respuesta	< 20 ns
Clasificación de prueba	Clase II
Grado de protección	IP20
Temperatura de operación	-40°C ~ +80°C
Montaje	Riel DIN de 35 mm

Construcción, Especificaciones y Entorno Operativo

Construcción y Materiales

Carcasa aislante de alta calidad PBT/PA66
Nivel de resistencia a la llama V0 para seguridad avanzada
Grado de protección IP20 para uso en interiores o gabinetes sellados
Diseño compacto de 3 polos optimizado para tableros eléctricos

Capacidad de Conexión

Terminales compatibles con cableado de 4 a 16 para línea de fase
Terminales compatibles con cableado de 4 a 16 para línea neutro
Terminal dedicada para conexión a tierra de 4 a 16
Montaje estándar y firme sobre riel DIN de 35 mm

Rendimiento y Entorno

Operación óptima en temperaturas extremas de -40°C a +80°C
Protección Clase II adecuada para la supresión de descargas secundarias
Tiempo de respuesta inferior a 20 ns para protección instantánea
Especialmente diseñado para la protección de sistemas fotovoltaicos en CA

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)

Preguntas Frecuentes

¿En qué parte del sistema fotovoltaico se debe instalar este supresor de picos?

Se debe instalar en el lado de corriente alterna (CA), típicamente en el tablero de distribución principal que recibe la salida de los inversores fotovoltaicos, asegurando que esté conectado adecuadamente a la barra de puesta a tierra del sistema.

¿Es compatible con cualquier inversor interconectado a la red de 440 VCA?

Sí, este dispositivo es compatible con cualquier inversor fotovoltaico comercial o industrial cuya tensión de operación en corriente alterna coincida con los 440 Vca trifásicos.

¿Qué tipo de mantenimiento requiere el SUP1H-40 tras una tormenta eléctrica?

Se recomienda realizar una inspección visual periódica o después de eventos severos de descargas atmosféricas para verificar el estado de la carcasa y asegurar que los terminales de cableado de fase, neutro y tierra mantengan un apriete firme.
