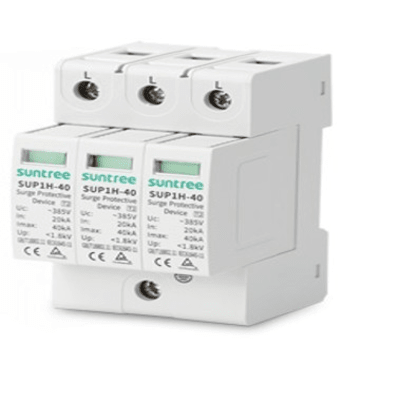

SUP1H40/220VAC/3P Supresor de Picos Transitorios de Voltaje, Diseñado Para Sistemas Fotovoltaicos, Uso en Corriente Alterna 220 Vca ,3 Polos.

Protección contra sobretensiones y descargas atmosféricas para sistemas fotovoltaicos y redes eléctricas

Modelo SUP1H-40230 VcaClase II3 PolosSistemas Fotovoltaicos

El supresor de picos transitorios SUP1H40/220VAC/3P de Syscom es un dispositivo de protección contra sobretensiones diseñado específicamente para salvaguardar sistemas fotovoltaicos y redes de corriente alterna de 220 Vca. Su tecnología de tres polos permite una interrupción y derivación eficiente de voltajes transitorios peligrosos generados por descargas atmosféricas o conmutaciones en la red eléctrica. Este equipo resulta indispensable para garantizar la integridad y la vida útil de inversores, controladores y cargas críticas en instalaciones solares residenciales, comerciales e industriales.

Beneficios Destacados

Protección Fotovoltaica Avanzada: Diseñado específicamente para mitigar daños por sobretensiones transitorias en sistemas solares y redes de corriente alterna.
Alta Capacidad de Respuesta: Tiempo de respuesta ultra rápido menor a 20 nanosegundos para una derivación inmediata de picos de voltaje.
Construcción Robusta: Fabricado con materiales de alta resistencia a la llama (V0) y carcasa aislante PBT/PA66 para máxima seguridad operativa.
Instalación en Riel DIN: Formato estandarizado de montaje sobre riel DIN de 35 mm que facilita su integración en tableros de distribución eléctrica.

Especificaciones Técnicas

Característica	Especificación
Modelo del producto	SUP1H-40
Número de polos	3 Polos (3P)
Tensión nominal de operación	230 Vca
Tiempo de respuesta	< 20 ns
Clasificación de prueba	Clase II
Grado de protección	IP20
Temperatura de operación	-40°C ~ +80°C
Montaje	Riel DIN de 35 mm

Construcción y Especificaciones Técnicas

Construcción y Materiales

Carcasa aislante fabricada en PBT/PA66 de alta durabilidad
Nivel de resistencia a la llama clasificación V0
Grado de protección IP20 para uso en interiores o gabinetes estancos
Diseño compacto de 3 polos optimizado para sistemas trifásicos o arreglos específicos

Capacidad de Conexión y Montaje

Compatible con cableado de 4 a 16 para línea de fase y neutro
Terminales de alta capacidad para cable de 4 a 16 en la sección de tierra
Montaje rápido y seguro sobre riel DIN estándar de 35 mm
Amplio margen de temperatura ambiente de operación de -40°C a +80°C

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)

Preguntas Frecuentes

¿En qué tipo de sistemas eléctricos se debe instalar este supresor de picos?

Está diseñado específicamente para instalaciones en corriente alterna de 220 Vca con configuración de 3 polos, siendo ideal para sistemas fotovoltaicos conectados a la red o residenciales.

¿Cómo se realiza la instalación física del SUP1H40?

El dispositivo cuenta con un diseño para montaje estándar en riel DIN de 35 mm, facilitando su colocación directa en centros de carga o tableros de distribución eléctrica.

¿Qué calibre de cable se recomienda para conectar las terminales de fase, neutro y tierra?

Las terminales aceptan cableado con calibres que van desde 4 hasta 16, tanto para las líneas de fase y neutro como para la conexión a tierra.
