SUP1H40/220VAC/2P Supresor de Picos Transitorios de Voltaje, Diseñado Para Sistemas Fotovoltaicos, Uso en Corriente Alterna 220 Vca ,2 Polos.

Protección avanzada contra sobretensiones transitorias para sistemas fotovoltaicos en corriente alterna de 220 Vca.

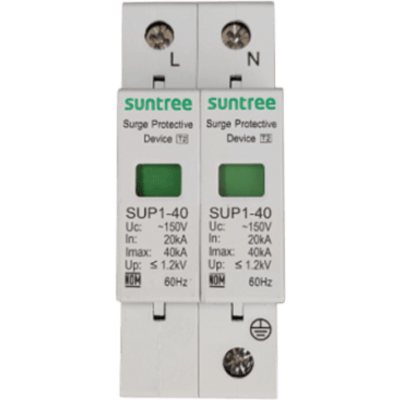

Modelo SUP1H-402 Polos (2P)Clase IISistemas FotovoltaicosRiel DIN 35 mm

El supresor de picos transitorios SUP1H40/220VAC/2P está diseñado específicamente para salvaguardar instalaciones fotovoltaicas y equipos eléctricos sensibles conectados a redes de corriente alterna de 220 Vca. Este dispositivo de protección contra sobretensiones clase II actúa de manera inmediata ante descargas atmosféricas indirectas o fluctuaciones severas en la red, desviando la energía excedente hacia tierra y evitando daños catastróficos en inversores y cargas críticas. Su construcción robusta con carcasa de PBT/PA66 y clasificación de resistencia a la llama V0 garantiza un rendimiento confiable y seguro en entornos industriales y residenciales exigentes, prolongando la vida útil de toda la infraestructura solar.

Beneficios Destacados

Respuesta Ultra Rápida: Tiempo de respuesta menor a 20 nanosegundos para una supresión inmediata de picos de voltaje transitorios.
Clasificación de Prueba Clase II: Ideal para la protección secundaria en tableros de distribución de corriente alterna expuestos a inducciones eléctricas.
Máxima Seguridad Estructural: Fabricado con material aislante PBT/PA66 con nivel de resistencia a la llama V0 para máxima prevención de incendios.

Especificaciones Técnicas

Característica	Especificación
Modelo del producto	SUP1H-40
Número de polos	2 Polos (2P)
Tensión nominal de operación	230 V
Tiempo de respuesta	<20 ns
Clasificación de prueba	Clase II
Grado de protección	IP20
Temperatura de operación	-40°C ~ +80°C
Montaje	Riel DIN de 35 mm

Construcción, Especificaciones y Compatibilidad de Instalación

Construcción y Materiales

Carcasa aislante fabricada en PBT/PA66 de alta durabilidad
Nivel de resistencia a la llama clasificado como V0
Diseño compacto de 2 polos para sistemas monofásicos o bifásicos de corriente alterna
Grado de protección IP20 apto para instalación en gabinetes estancos

Compatibilidad y Conexión

Capacidad de terminal para cables de línea de fase y neutro de 4 a 16 mm²
Bornera de tierra compatible con calibres de 4 a 16 mm²
Montaje estándar en riel DIN de 35 mm para tableros eléctricos
Diseñado especialmente para la integración en sistemas fotovoltaicos con inversores en CA

Entorno Operativo

Amplio rango de temperatura ambiente de -40°C hasta +80°C
Operación eficiente en tensiones nominales de 230Vca
Protección contra transitorios de origen atmosférico e industrial
Ideal para coordinación con DPS Clase I en tableros principales

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)

Preguntas Frecuentes

¿En qué parte del sistema solar se debe instalar este supresor de picos?

Se debe instalar en el tablero de distribución de corriente alterna (CA), típicamente entre la salida de corriente alterna del inversor interconectado o híbrido y el centro de carga principal de la instalación.

¿Es compatible con sistemas fotovoltaicos monofásicos y bifásicos?

Sí, al contar con 2 polos (2P), este supresor es ideal para proteger circuitos de corriente alterna de 220 Vca que requieran la interrupción simultánea de fase y neutro, o dos fases según la configuración de la red.

¿Qué calibre de cable se recomienda para conectar el supresor a la barra de tierra?

La capacidad de los terminales admite cableado de 4 a 16 mm², por lo que se recomienda utilizar un conductor de cobre calibre 8 AWG o 6 AWG (equivalente al rango admitido) con la menor longitud posible hacia la barra de tierra física para garantizar una baja impedancia.
