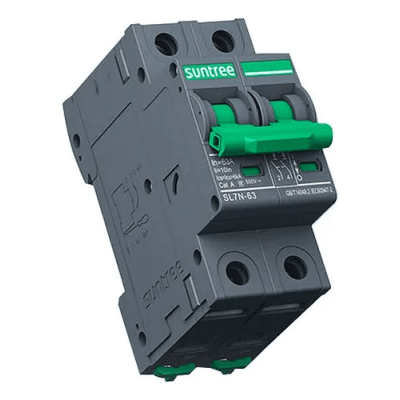

SL7N63C25/2P Protección Térmica/ Interruptor 2P, 25 A, Corriente Directa 800 Vcc para Aplicación Fotovoltaica Montaje Riel DIN

Interruptor termomagnético de corriente directa de 2 polos y 25 A para sistemas fotovoltaicos hasta 800 Vcc.

2 Polos (2P)25 Amperios800 Vcc MáximoMontaje Riel DINAplicación Fotovoltaica

El interruptor termomagnético SL7N63C25/2P está diseñado específicamente para proporcionar una protección confiable contra sobrecorriente en circuitos de corriente directa (CD), siendo un componente indispensable en instalaciones solares fotovoltaicas. Se instala de manera estratégica entre los paneles solares y el inversor de interconexión o controladores de carga, resguardando la infraestructura eléctrica ante fallas imprevistas. Su construcción robusta y capacidad de soportar hasta 800 Vcc garantizan una operación segura y continua en arreglos solares exigentes tanto residenciales como comerciales.

Beneficios Destacados

Protección Fotovoltaica Dedicada: Diseñado exclusivamente para circuitos de corriente directa en sistemas solares, asegurando la interrupción segura ante sobrecorrientes.
Amplio Rango de Operación: Soporta voltajes desde 24V hasta 800Vcc, adaptándose con versatilidad a diferentes configuraciones de cadenas de paneles solares.
Fácil Instalación Estándar: Formato compacto compatible con montaje en Riel DIN, facilitando su integración ordenada dentro de centros de carga y tableros.
Durabilidad Mecánica y Eléctrica: Ofrece una larga vida útil con hasta 20,000 ciclos mecánicos y resistencia comprobada en condiciones de trabajo continuo.

Especificaciones Técnicas

Característica	Especificación
Número de polos	2P
Voltaje de operación	24V - 800 Vcc
Corriente nominal	25 A
Tensión nominal de aislamiento	1250 VDC
Tipo de instalación	Riel DIN
Grado de protección	IP40 (IP20 en puertos)
Temperatura de operación	-30°C a 70°C

Construcción, Protección y Rendimiento

Diseño y Construcción

Tipo termomagnético de alta precisión
Configuración de 2 polos (2P)
Grado de protección IP40 en gabinete
Grado IP20 en puertos de conexión
Diseño compacto para montaje en riel DIN

Especificaciones de Protección

Curva de disparo tipo B/C
Tensión de aislamiento nominal de 1250 VDC
Operación eficiente en corriente directa (CC)
Protección efectiva contra sobrecorrientes en arreglos solares
Soporta temperaturas extremas de -30°C a 70°C

Vida Útil y Resistencia

Resistencia mecánica de hasta 20,000 ciclos
Durabilidad eléctrica de hasta 1,000 ciclos
Hasta 1,500 ciclos bajo voltajes específicos
Componentes optimizados para corriente directa fotovoltaica

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)

Preguntas Frecuentes

¿En qué parte del sistema solar se debe instalar este interruptor?

Se instala principalmente en el lado de corriente directa (CD), específicamente en el tramo comprendido entre los paneles solares y el inversor fotovoltaico o caja combinadora.

¿Este interruptor se puede usar en corriente alterna (CA)?

No, este modelo está diseñado y certificado específicamente para aplicaciones en corriente directa (CC/Vcc), por lo que no debe utilizarse en circuitos de corriente alterna.

¿Qué tipo de montaje utiliza?

Utiliza un sistema de montaje estándar en Riel DIN, lo que permite una instalación rápida, segura y estandarizada dentro de gabinetes o tableros de distribución.

¿Cuál es la capacidad máxima de voltaje que soporta?

Soporta un rango de operación de 24V hasta 800 Vcc, con una tensión nominal de aislamiento de hasta 1250 VDC.
