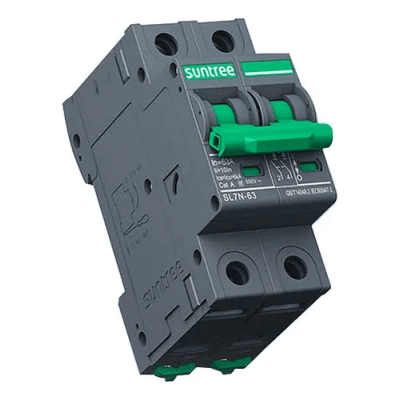

SL7N63C20/2P Protección Térmica/ Interruptor 2P, 20 A, Corriente Directa 800 Vcc para Aplicación Fotovoltaica Montaje Riel DIN

Interruptor termomagnético 2P de 20A para corriente directa hasta 800 Vcc en sistemas solares fotovoltaicos

Modelo: SL7N63C20/2PVoltaje: 24V-800VccCorriente: 20 AMontaje: Riel DINUso: Fotovoltaico CD

El interruptor termomagnético SL7N63C20/2P está diseñado específicamente para proporcionar protección confiable contra sobrecorriente en circuitos de corriente directa dentro de instalaciones de energía solar fotovoltaica. Este dispositivo se instala estratégicamente entre los paneles solares y el inversor de interconexión o controlador de carga, protegiendo eficazmente contra fallas y garantizando la seguridad operativa de todo el sistema. Su construcción robusta soporta voltajes de hasta 800 Vcc, lo que lo convierte en un componente indispensable para mantener la integridad de arreglos solares residenciales y comerciales.

Beneficios Destacados

Protección Fotovoltaica Dedicada: Diseñado específicamente para la interrupción segura de corrientes directas (CC) en sistemas de energía solar de hasta 800 Vcc.
Alta Durabilidad Mecánica: Garantiza una vida útil de hasta 20,000 operaciones mecánicas para un funcionamiento continuo y sin fallas en campo.
Instalación Estandarizada: Su formato para montaje en riel DIN facilita la integración rápida y ordenada dentro de gabinetes y centros de carga solares.
Amplio Margen de Temperatura: Opera de manera confiable en entornos exigentes con temperaturas que van desde los -30°C hasta los 70°C.

Especificaciones Técnicas

Característica	Especificación
Número de polos	2P
Voltaje de operación	24V - 800Vcc
Corriente nominal	20 A
Tensión nominal de aislamiento (Ui)	1250 VDC
Tipo de instalación	Riel DIN
Grado de protección	IP40 (IP20 en puertos)
Temperatura de operación	-30°C a 70°C
Tipo de dispositivo	Termomagnético

Construcción, Protección y Especificaciones de Operación

Diseño y Protección Mecánica

Configuración bipolar (2P) para seccionamiento seguro de circuitos de corriente directa
Grado de protección IP40 en envolvente e IP20 en puertos de conexión para mayor seguridad
Valor promedio real de vida mecánica de hasta 20,000 ciclos de apertura y cierre
Diseñado para soportar condiciones ambientales severas en instalaciones fotovoltaicas

Parámetros Eléctricos y Térmicos

Soporta un rango de operación versátil desde 24V hasta 800Vcc
Capacidad de corriente nominal constante de 20 Amperios
Tensión nominal de aislamiento Ui de 1250VDC para máxima seguridad dieléctrica
Curva de disparo tipo B/C optimizada para protección contra sobrecargas y cortocircuitos

Compatibilidad e Instalación

Ideal para colocación entre arreglos de paneles solares fotovoltaicos e inversores
Montaje estándar directo sobre riel DIN para gabinetes de protección solar
Rango de temperatura extendido de -30°C a 70°C apto para intemperie bajo gabinete
Vida eléctrica comprobada con valor promedio real de hasta 1500 ciclos según voltaje

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)

Preguntas Frecuentes

¿En qué parte del sistema solar fotovoltaico se debe instalar este interruptor?

Se instala típicamente en el circuito de corriente directa (CC), ubicado de forma intermedia entre los paneles solares fotovoltaicos y el inversor de interconexión o controlador de carga.

¿Este interruptor se puede utilizar en circuitos de corriente alterna (CA)?

No. Este modelo está diseñado y certificado específicamente para aplicaciones en corriente directa (CC / CD) hasta 800 Vcc, por lo que no debe utilizarse en instalaciones residenciales de corriente alterna convencional.

¿Qué tipo de montaje utiliza y qué espacio ocupa en el tablero?

Utiliza un sistema de montaje estándar sobre riel DIN, lo que permite integrarlo fácilmente en cualquier centro de carga, tablero o gabinete de protección fotovoltaica compatible.

¿Soporta temperaturas extremas en instalaciones al aire libre?

Sí, el dispositivo cuenta con un rango de temperatura de operación de -30°C a 70°C, aunque siempre se recomienda instalarlo dentro de un gabinete con protección IP adecuada para intemperie.
