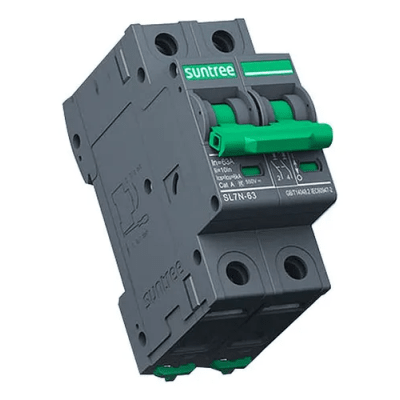

SL7N63C16/2P Protección Térmica/ Interruptor 2P, 16 A, Corriente Directa 800 Vcc para Aplicación Fotovoltaica Montaje Riel DIN

Protección termomagnética especializada en corriente directa hasta 800 Vcc para sistemas fotovoltaicos

Modelo: SL7N63C16/2P16 Amperios800 Vcc Corriente DirectaMontaje Riel DINUso Fotovoltaico

El interruptor termomagnético SL7N63C16/2P está diseñado específicamente para proporcionar una protección confiable contra sobrecorriente en circuitos de corriente directa (CD) dentro de instalaciones solares fotovoltaicas. Este dispositivo de 2 polos se instala de manera eficiente entre los paneles solares y el inversor de interconexión, resguardando la infraestructura eléctrica ante fallas imprevistas. Su capacidad de operación hasta 800 Vcc y corriente nominal de 16 A garantiza un rendimiento óptimo en entornos residenciales, comerciales e industriales. Es un componente fundamental para asegurar la continuidad operativa y prolongar la vida útil de los equipos de conversión de energía solar.

Beneficios Destacados

Protección Fotovoltaica Dedicada: Diseñado exclusivamente para interrumpir corrientes directas de alta tensión provenientes de arreglos solares.
Alta Capacidad de Aislamiento: Soporta una tensión nominal de aislamiento Ui de hasta 1250 VDC, ofreciendo máxima seguridad en la instalación.
Durabilidad Mecánica y Eléctrica: Construido para soportar hasta 20,000 ciclos mecánicos y 1,000 operaciones eléctricas bajo condiciones exigentes.
Instalación Estandarizada: Compatible con montaje en riel DIN estándar, facilitando su integración en gabites y centros de carga.

Especificaciones Técnicas

Característica	Especificación
Número de polos	2P
Voltaje de operación	24V - 800 Vcc
Corriente nominal	16 A
Tensión de aislamiento (Ui)	1250 VDC
Tipo de instalación	Riel DIN
Grado de protección	IP40 (IP20 en puertos)
Temperatura de operación	-30°C a 70°C
Vida útil mecánica	20,000 ciclos

Construcción, Rendimiento y Aplicación

Construcción y Grado de Protección

Diseño robusto de 2 polos para corriente directa
Grado de protección IP40 en envolvente
Protección IP20 en puertos de conexión para seguridad del cableado
Rango de temperatura extendido de -30°C a 70°C
Curva de disparo tipo B/C para respuesta precisa

Especificaciones Eléctricas y Mecánicas

Soporta operación continua a 16 Amperios
Voltaje operativo flexible desde 24V hasta 800 Vcc
Alta resistencia con promedio real de 20,000 ciclos mecánicos
Durabilidad eléctrica de 1,000 a 1,500 ciclos según voltaje
Tensión nominal de aislamiento de 1250 VDC

Entorno de Instalación y Uso

Montaje rápido y seguro en riel DIN estándar
Ideal para colocación entre paneles solares e inversor
Diseño termomagnético para desconexión por sobrecarga y cortocircuito
Optimizado para sistemas fotovoltaicos aislados e interconectados

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)

Preguntas Frecuentes

¿En qué parte del sistema solar se debe instalar este interruptor?

Se debe instalar en el circuito de corriente directa (CD), específicamente entre la salida de los paneles solares (o caja sumadora) y la entrada de corriente directa del inversor de interconexión o cargador solar.

¿Este interruptor se puede usar en sistemas de corriente alterna (CA)?

No. Este modelo está fabricado y certificado exclusivamente para trabajar en circuitos de corriente directa (CC / CD) con voltajes de hasta 800 Vcc, por lo que no es adecuado para aplicaciones residenciales típicas de corriente alterna.

¿Qué tipo de montaje utiliza y qué espacio ocupa en el tablero?

Utiliza un sistema de montaje estándar sobre riel DIN. Al ser un interruptor de 2 polos (2P), ocupa un ancho compacto equivalente a dos módulos estándar en gabinetes de distribución.
