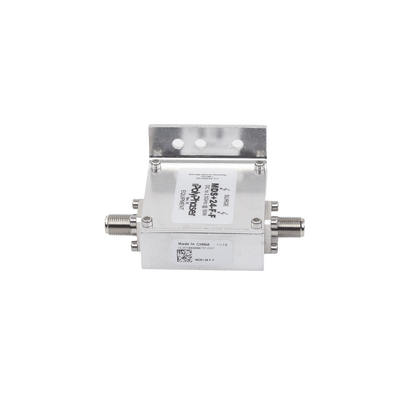

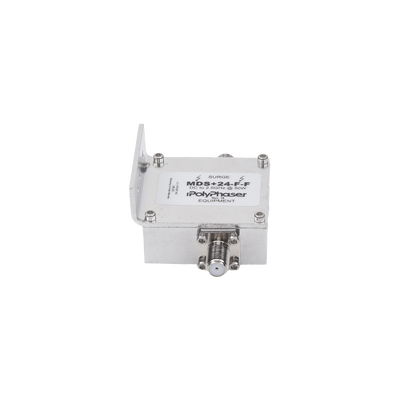

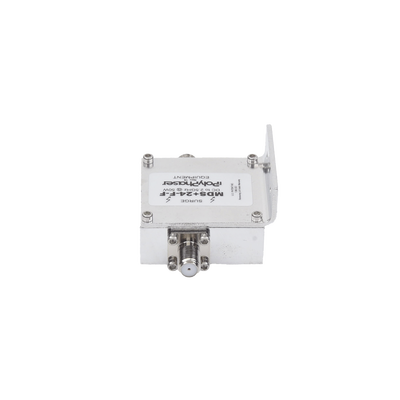

MDS24FF Protector RF Coaxial A 75 Ohms +24VDC Con Conector F Hembra De 300 MHz - 2.5 GHz

Protector RF coaxial de 75 Ohms con paso de +24VDC y conectores F hembra para frecuencias de 300 MHz a 2.5 GHz

75 Ohms+24 VDC300 MHz - 2.5 GHzConector F Hembra50 W Potencia RF

El protector RF coaxial MDS24FF está diseñado específicamente para salvaguardar sistemas de comunicación sensibles contra sobretensiones y descargas transitorias no deseadas. Este dispositivo de alta precisión opera eficientemente en un rango de frecuencia de 300 MHz a 2.5 GHz, permitiendo además la alimentación en línea de +24 VDC para equipos activos conectados en la misma red coaxial. Su baja pérdida por inserción y su impedancia de 75 Ohms garantizan una integridad de señal óptima sin degradar el rendimiento general del sistema de radiofrecuencia o distribución de video.

Beneficios Destacados

Baja Pérdida por Inserción: Garantiza una atenuación mínima de la señal con un máximo de 0.1 dB, preservando la calidad en todo el rango operativo.
Alimentación en Línea +24VDC: Permite el paso seguro de voltaje directo hacia equipos remotos activos sin necesidad de cableado de alimentación adicional.
Amplio Ancho de Banda: Cubre eficazmente desde los 300 MHz hasta los 2.5 GHz, adaptándose a múltiples aplicaciones de telecomunicaciones.

Especificaciones Técnicas

Característica	Especificación
Impedancia	75 Ohms
Voltaje en línea	+24 Vdc
Rango de frecuencia	300 MHz a 2500 MHz
Conector	F (en ambos lados)
Potencia RF	50 W
VSWR	≤1.4:1
Pérdida por inserción	0.1 dB Max

Construcción, Compatibilidad y Rendimiento RF

Construcción y Montaje

Tipo de montaje Flange PIM Rated N para instalaciones profesionales
Diseño robusto para soportar entornos exigentes de telecomunicaciones
Conectores tipo F hembra ubicados en ambos lados para fácil integración
Estructura compacta que facilita el montaje en gabinetes o torres

Especificaciones Eléctricas

Soporta una potencia máxima de RF de hasta 50 W
Relación de onda estacionaria (VSWR) menor o igual a 1.4:1
Excelente rechazo y protección contra transitorios en la línea coaxial
Paso de corriente continua de +24 VDC integrado y seguro

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)

Preguntas Frecuentes

¿Para qué tipo de sistemas está recomendado este protector coaxial?

Está diseñado para sistemas de telecomunicaciones, distribución de radiofrecuencia y redes que operen en impedancias de 75 Ohms y requieran paso de voltaje de +24 VDC.

¿Afecta la calidad de la señal transmitida?

No, cuenta con una pérdida por inserción máxima de tan solo 0.1 dB, lo que asegura que la atenuación de la señal sea prácticamente imperceptible.

¿Qué tipo de conectores utiliza en sus extremos?

Cuenta con conectores tipo F hembra en ambos lados, facilitando su interconexión directa en líneas coaxiales estándar.
