ISB50LNC2 Protector Coaxial RF / 125-1000 MHz / 50 Ω / Conectores N Hembra / Bloqueo DC / 40 kA

Protector coaxial RF de alta potencia con conectores N Hembra y tecnología de tubo de gas para sistemas de radiofrecuencia y antenas expuestas.

Syscom ISB50LNC250 Ohms125-1000 MHzConectores N HembraBloqueo DC

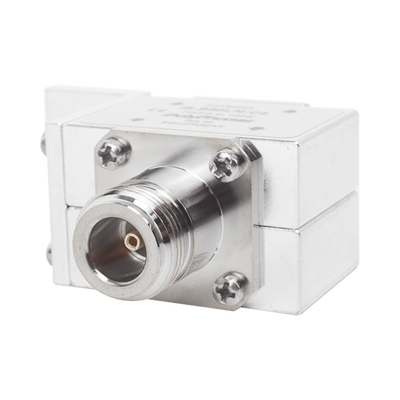

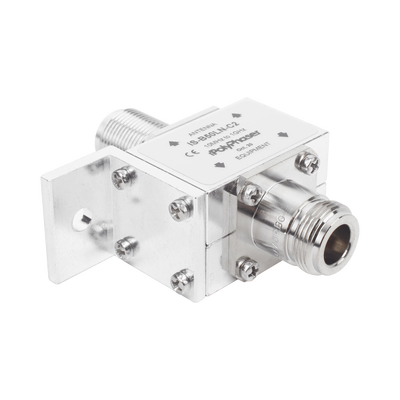

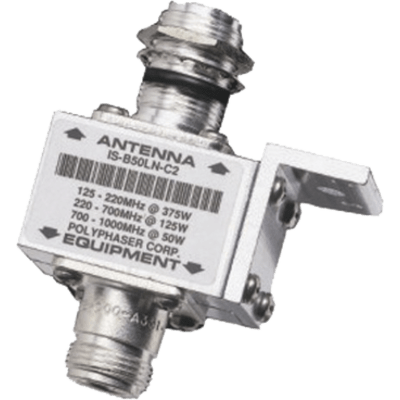

El protector coaxial RF Syscom ISB50LNC2 es un dispositivo esencial diseñado para salvaguardar equipos de radiofrecuencia sensibles contra pulsos electromagnéticos (EMP) y sobretensiones severas ocasionadas por descargas atmosféricas. Su avanzada tecnología de tubo de gas y su estructura bidireccional permiten operar eficazmente en un rango de frecuencia de 10 MHz a 1 GHz, bloqueando la corriente continua (CC) mientras asegura una transferencia de señal óptima. Este pararrayos es la solución ideal para instalaciones de radio al aire libre, torres de comunicación y sistemas de monitoreo remoto industrial que requieren máxima confiabilidad y protección continua.

Beneficios Destacados

Protección Avanzada EMP: Mitiga de forma segura pulsos electromagnéticos y sobretensiones repentinas provocadas por rayos u otros eventos eléctricos de gran magnitud.
Tecnología de Tubo de Gas: Incorpora componentes de descarga en gas altamente eficientes capaces de soportar múltiples impactos de energía sin degradar su rendimiento.
Amplio Rango de Frecuencia: Diseñado para operar con bajas pérdidas por inserción (0.1 dB) desde los 10 MHz hasta 1 GHz, adaptándose a diversas aplicaciones de radiofrecuencia.
Alta Capacidad de Potencia: Soporta una potencia de entrada máxima de hasta 1,500 Watts en rangos bajos, garantizando un desempeño robusto en equipos de transmisión exigentes.

Especificaciones Técnicas

Característica	Especificación
Impedancia	50 Ω
Rango de Frecuencia	10 MHz - 1 GHz
Conectores	N Hembra (In / Out)
Potencia Máxima de Entrada	1,500 Watts
Picos de Corriente	20 kA
Tecnología de Protección	Tubo de gas
Temperatura de Operación	-50ºC a 50ºC
Dimensiones	69.09 x 25.4 x 57.15 mm

Construcción, Compatibilidad y Rendimiento RF

Construcción y Durabilidad

Diseño compacto y robusto para exteriores
Rango de temperatura operativa de -50ºC a 50ºC
Amplio margen de almacenamiento de -55ºC a 85ºC
Capacidad de soportar múltiples golpes de energía
Pérdida por inserción extremadamente baja de 0.1 dB

Compatibilidad de Conexión

Impedancia estándar de 50 Ohms
Conector de entrada tipo N Hembra
Conector de salida tipo N Hembra
Función integrada de bloqueo de corriente continua (DC)
Configuración de flujo de energía direccional

Aplicaciones y Potencia por Banda

Compatible con radios HF, UHF y VHF
Ideal para estaciones de radioaficionados (Ham Radios)
Soporta 1.5 kW en rango de 10 a 50 MHz
Soporta 375 W en rango de 50 a 220 MHz
Soporta hasta 50 W en frecuencias de 700 a 1000 MHz
Adecuado para sistemas de monitoreo industrial remoto

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)

Preguntas Frecuentes

¿Cómo se debe instalar el protector coaxial ISB50LNC2 en una torre de antenas?

El protector debe instalarse en la base de la torre o en el punto de entrada al cuarto de equipos, asegurando una conexión a tierra sólida y de baja impedancia. Dado que es un dispositivo direccional, verifique que los puertos de entrada y salida (N Hembra) coincidan con la ruta de la señal desde la antena hacia el radio.

¿Este protector afecta la calidad o potencia de la señal de transmisión?

No de manera perceptible. Cuenta con una pérdida por inserción mínima de 0.1 dB, lo que garantiza que la atenuación de la señal RF sea prácticamente nula durante el funcionamiento normal dentro de sus rangos de frecuencia y potencia especificados.

¿Qué función cumple el bloqueo de corriente continua (DC) en este equipo?

El bloqueo DC impide que voltajes de corriente continua indeseados o corrientes parásitas generadas en el sistema de cableado lleguen al equipo de radio sensible, permitiendo únicamente el paso de las señales de radiofrecuencia (AC).
