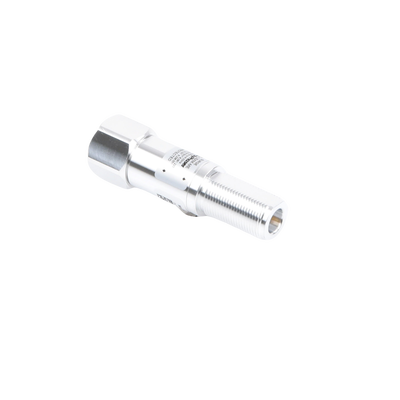

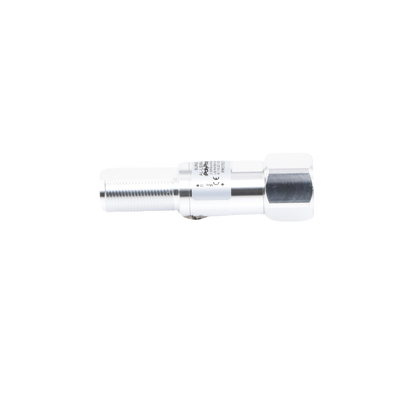

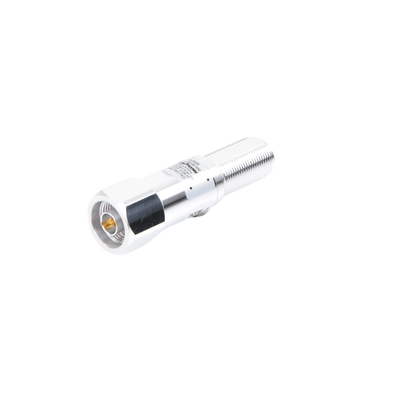

ALLSXMME Protector RF Coaxial de 2000 - 6000 MHz Con Filtro Pasa Alta Con Conector N-Macho Hacia el Equipo

Protector coaxial de RF de 2000 a 6000 MHz con filtro pasa alta y bloqueo de CD para sistemas de comunicación

Rango: 2000 - 6000 MHzFiltro Pasa AltaConector N-Macho / N-HembraBloquea CDProtección Coaxial RF

El protector coaxial ALLSXMME de Syscom está diseñado para blindar eficazmente sistemas de radiofrecuencia contra descargas atmosféricas y sobretensiones transitorias en un rango de 2000 a 6000 MHz. Este dispositivo incorpora un avanzado filtro pasa alta con tecnología de CC bloqueada, permitiendo el paso óptimo de señales RF mientras aísla y protege los equipos sensibles conectados. Es ideal para su uso en estaciones base, enlaces inalámbricos, torres de telecomunicaciones y sistemas de radiocomunicación críticos que operan en exteriores. Su diseño robusto garantiza una alta capacidad de corriente sobre tensión y protección confiable para la intemperie, asegurando la continuidad y seguridad de su infraestructura de red.

Beneficios Destacados

Protección Atmosférica Avanzada: Desvía eficazmente las descargas eléctricas y sobretensiones transitorias protegiendo sus equipos de radiofrecuencia.
Bloqueo de CD Eficiente: Cuenta con protocolo de bloqueo de corriente directa para evitar interferencias y proteger los circuitos internos.
Baja Pérdida por Inserción: Mantiene la integridad de la señal RF con una pérdida menor o igual a 0.1 dB y un VSWR óptimo.
Diseño para Intemperie: Construcción robusta preparada para soportar condiciones ambientales difíciles en instalaciones exteriores.

Especificaciones Técnicas

Característica	Especificación
Rango de frecuencia	2000 - 6000 MHz
Potencia RF	10 W
Pérdida por inserción	≤ 0.1 dB
Flujo de energía	≤ 0.5 µJ
Conector de descarga	N-Hembra
Conector de protección	N-Macho
VSWR	≤ 1.2 a 1 típico

Construcción, Rendimiento y Compatibilidad de Conexión

Especificaciones de Rendimiento RF

Rango operativo de 2000 a 6000 MHz
Potencia RF soportada de hasta 10 W
Pérdida por inserción ultra baja de ≤ 0.1 dB
Relación de onda estacionaria (VSWR) ≤ 1.2 a 1 típico
Flujo de energía restringido a ≤ 0.5 µJ

Arquitectura y Conectividad

Conector de protección N-Macho hacia el equipo
Conector de descarga N-Hembra
Sin continuidad en pines centrales de conectores
Protocolo integrado de bloqueo de corriente directa (CD)

Protección e Instalación

Diseño especializado para protección contra descargas atmosféricas
Alta capacidad de corriente sobre tensión
Protección apta para intemperie y entornos exteriores
Dimensiones compactas de 71.0 x 26.3 x 26.3 cm

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)

Preguntas Frecuentes

¿Para qué tipo de aplicaciones está diseñado este protector coaxial?

Está diseñado específicamente para aplicaciones coaxiales de RF en el rango de 2000 a 6000 MHz donde no se requiere corriente directa (CD) y se necesita proteger los equipos contra descargas atmosféricas.

¿Cómo se deben conectar los puertos N-Macho y N-Hembra?

El conector N-Macho debe conectarse directamente hacia el equipo que se desea proteger, mientras que el conector N-Hembra se utiliza para la línea de descarga o antena.

¿Este protector afecta la potencia o calidad de la señal transmitida?

No de manera significativa. Ofrece una pérdida por inserción menor o igual a 0.1 dB y un VSWR óptimo de ≤ 1.2 a 1, garantizando que la integridad de la señal RF se mantenga intacta.
