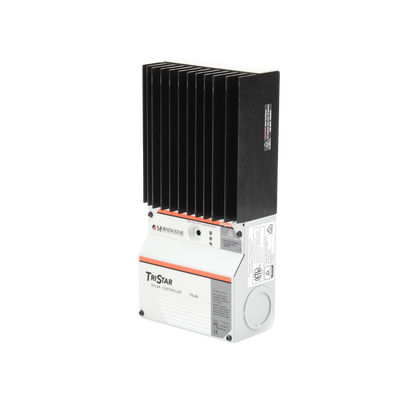

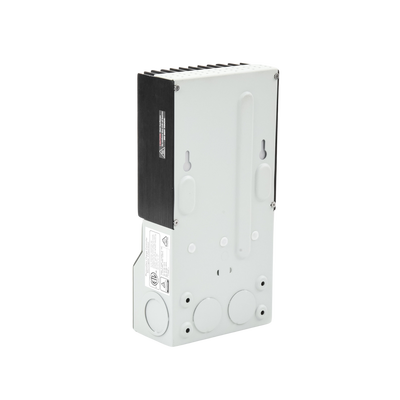

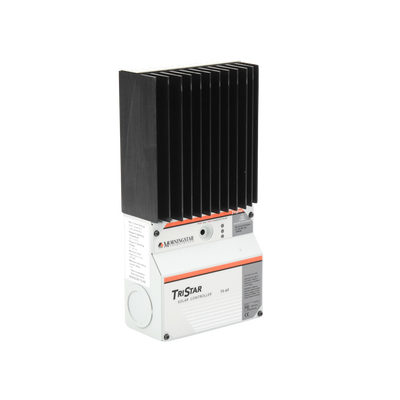

TS60 Controlador de Carga Solar TriStar PWM 60 A / 12V 24V 48V / Puerto RS-232 / Hasta 4 kW / Disipador de Calor / 7 Preajustes

Controlador de Carga Solar TriStar PWM de 60 A, 12V/24V/48V con Puerto RS-232 y Alta Confiabilidad

Morningstar TriStar60 A Corriente Máxima12V / 24V / 48V VccHasta 4 kW de ArregloTecnología PWM

El controlador de carga solar TriStar PWM de 60 A es un equipo de función triple diseñado para ofrecer un control de carga seguro, eficiente y de alta confiabilidad en sistemas solares fotovoltaicos caseros y aplicaciones profesionales. Su arquitectura avanzada maximiza la vida útil de las baterías mediante un algoritmo de voltaje constante PWM, integrando además protecciones electrónicas completas y un disipador de calor sobredimensionado que permite operar sin disminuir el rendimiento en ambientes exigentes de hasta 60 grados Celsius.

Beneficios Destacados

Alta Confiabilidad Operativa: Su disipador de calor grande y diseño conservador permiten operar de forma continua a temperaturas de hasta 60 grados Celsius sin pérdida de rendimiento.
Mayor Capacidad de Potencia: Capaz de manejar arreglos solares de hasta 4 kW con rangos nominales de 60 A a 48 Vcc, optimizando la inversión en proyectos medianos y grandes.
Carga Optimizada de Batería: El algoritmo PWM de voltaje constante y la conexión para sensor de temperatura remoto opcional incrementan notablemente la capacidad y la vida útil del banco de baterías.
Monitoreo y Conectividad Avanzada: Incluye puerto RS-232 integrado para conexión a PC, permitiendo configuraciones personalizadas, registro de datos y monitoreo remoto a distancia.

Especificaciones Técnicas

Característica	Especificación
Corriente Nominal	60 A
Voltajes de Sistema	12V, 24V o 48V Vcc
Potencia Máxima de Arreglo	Hasta 4 kW
Puerto de Comunicación	RS-232 y Conector RJ-11
Calibre de Cable Aceptado	Hasta 2 AWG / 35 mm²
Temperatura de Operación	Hasta 60 °C
Preajustes Digitales	7 preajustes mediante DIP Switch

Características y Capacidades Técnicas

Protecciones Electrónicas Integradas

Protección total contra polaridad inversa en paneles y baterías
Sistema integrado contra cortocircuitos y sobrecorriente
Protección contra alta temperatura y sobretensión
Tablero de circuito impreso revestido contra humedad y anidación de insectos

Control y Comunicación Avanzada

Puerto RS-232 para configuraciones personalizadas y registro de datos
DIP Switch para selección rápida de 7 preajustes digitales de carga
Indicación de estado, fallas y alarmas mediante 3 LED de alta visibilidad
Conector RJ-11 para conexión de medidor opcional con autocomprobación

Diseño Físico e Instalación

Terminales de alimentación sobredimensionadas para cable de hasta 2 AWG
Orificios de conducto ciegos y espacio extra para giros de cable
Compatible con centros de carga estándar
Configuración seleccionable de PWM a modo On-Off para bajo ruido en telecomunicaciones

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)📘 Descargar Manual de Usuario (.pdf)

Preguntas Frecuentes

¿En qué voltajes de sistema puede operar el controlador TriStar TS60?

Este equipo es versátil y puede configurarse para operar automáticamente o seleccionarse en sistemas solares de 12V, 24V o 48V Vcc según los requerimientos de su banco de baterías.

¿Cómo se realizan las configuraciones y el monitoreo de datos?

El controlador cuenta con un puerto RS-232 integrado que permite conectarlo directamente a una computadora personal para realizar configuraciones personalizadas, monitoreo a distancia y registro de datos.

¿Qué tipo de protección ambiental tiene el circuito impreso?

El tablero de circuito impreso (PCB) se encuentra ajustado y con un revestimiento especial diseñado para proteger los componentes contra la humedad ambiental y la anidación de insectos.

¿Qué calibre máximo de cable de alimentación soporta el equipo?

El controlador está diseñado mecánicamente para aceptar cable de alimentación de gran calibre, específicamente hasta 2 AWG (35 mm²), facilitando una instalación eléctrica segura y robusta.
