TS45 Controlador de Carga Solar TriStar PWM 45 A / 12V 24V 48V / Puerto RS-232 / Hasta 4 kW / Disipador de Calor / 7 Preajustes

Controlador de carga solar TriStar PWM 45A de alta confiabilidad para sistemas fotovoltaicos exigentes

Morningstar TriStar12V / 24V / 48V Vcc45 A Corriente NominalPuerto RS-232Hasta 4 kW

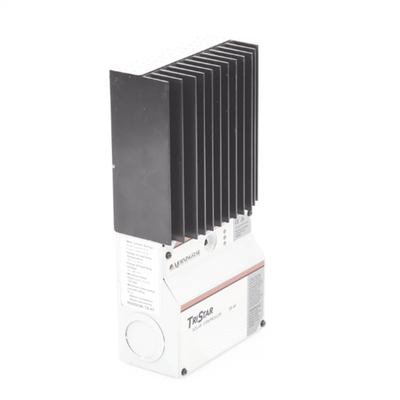

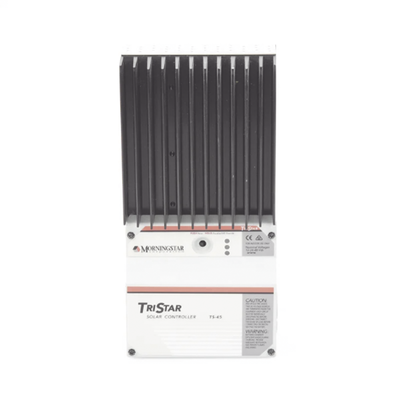

El controlador de carga solar TriStar PWM de 45A de Morningstar (modelo TS45) es un dispositivo trifuncional altamente confiable diseñado para gestionar de forma eficiente la energía en sistemas solares aislados (off-grid) y aplicaciones profesionales exigentes. Su función principal es regular el flujo de corriente desde los paneles fotovoltaicos hacia el banco de baterías, utilizando un algoritmo de voltaje constante PWM que maximiza la vida útil y la capacidad de almacenamiento del acumulador.

Beneficios Destacados

Alta Confiabilidad Térmica: Su disipador de calor sobredimensionado y diseño conservador permiten operar de forma continua a temperaturas de hasta 60 °C sin necesidad de reducir la potencia.
Configuración Versátil: Incluye un interruptor DIP con 7 preajustes digitales y permite configuraciones avanzadas mediante su puerto RS-232 y software dedicado.
Protección Electrónica Total: Cuenta con sistemas de seguridad integrados contra polaridad inversa, cortocircuitos, sobrecorriente, altas temperaturas y sobretensión.
Monitoreo y Control Remoto: El puerto RS-232 facilita la conexión a PC para el registro de datos, control remoto y monitoreo detallado del rendimiento del sistema solar.

Especificaciones Técnicas

Característica	Especificación
Corriente nominal	45 A
Voltaje del sistema	12V / 24V / 48V Vcc
Capacidad máxima de paneles	Hasta 4 kW
Calibre de cable aceptado	Hasta 2 AWG / 35 mm²
Interfaz de comunicación	Puerto RS-232 y conector RJ-11 para medidor
Temperatura de operación	Hasta 60 °C

Funciones Avanzadas, Protecciones y Conectividad

Protecciones Electrónicas Integradas

Protección total contra polaridad inversa en paneles y baterías
Desconexión automática ante cortocircuitos y sobrecorriente
Supresión contra sobretensiones transitorias
Protección térmica avanzada para operación a altas temperaturas
Tablero de circuito impreso revestido contra humedad e insectos

Conectividad y Control Remoto

Puerto RS-232 integrado para conexión con PC
Compatibilidad con registro de datos (data logging) y monitoreo
DIP Switch con 7 preajustes digitales seleccionables
Conector RJ-11 para medidor opcional con autocomprobación
Botón multifunción para reinicio manual y control de ecualización

Diseño Mecánico y Rendimiento

Disipador de calor de gran tamaño para disipación pasiva eficiente
Terminales de alimentación amplias para facilitar el cableado
Orificios ciegos para conductos y espacio extra para giros de cable
Modo de bajo ruido de telecomunicaciones configurable mediante DIP Switch
Sensor de temperatura remoto opcional para mayor precisión de carga

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)📘 Descargar Manual de Usuario (.pdf)

Preguntas Frecuentes

¿En qué voltajes de sistema puede operar el controlador TriStar TS45?

Este controlador es compatible de manera automática o configurable con sistemas de baterías de 12V, 24V y 48V Vcc.

¿Qué capacidad máxima de paneles solares soporta este modelo?

El TS45 está diseñado para manejar arreglos de paneles solares con potencias de hasta 4 kW, dependiendo de la configuración de voltaje del banco de baterías.

¿Para qué sirve el puerto RS-232 integrado?

Permite conectar el controlador a una computadora personal para realizar configuraciones personalizadas de carga, monitoreo en tiempo real y registro de datos (data logging) del sistema fotovoltaico.

¿Qué tipo de protección tiene la tarjeta electrónica contra el ambiente?

El tablero de circuito impreso (PCB) cuenta con un ajuste y revestimiento especial diseñado para proteger los componentes contra la humedad ambiental y la anidación de insectos.
