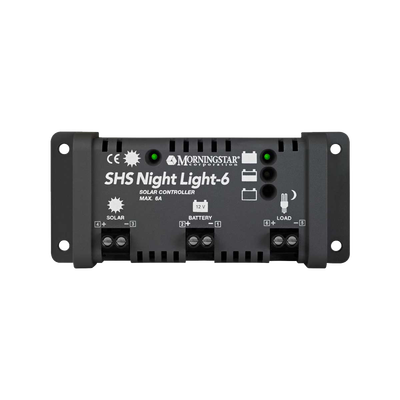

SHS6NL Controlador Solar de Carga y Descarga.

Controlador solar de carga PWM 6A con protección avanzada para sistemas de electrificación rural

Capacidad: 6 ATecnología: PWM SerieEncapsulado: IP22Uso: Electrificación RuralGarantía: 2 Años

El controlador solar de carga y descarga SHS6NL está diseñado específicamente para sistemas de electrificación rural y aplicaciones domésticas aisladas con uno a tres paneles solares. Este dispositivo de estado sólido maximiza la eficiencia energética mediante un algoritmo de carga PWM en 4 etapas y protege las baterías de descargas críticas mediante un sistema automático de desconexión. Su construcción robusta y bajo consumo propio garantizan un rendimiento confiable en condiciones ambientales exigentes.

Beneficios Destacados

Prolonga la Vida Útil: Evita daños por sobredescarga y sobrecarga en acumuladores mediante un control preciso de voltaje y compensación por temperatura.
Alta Confiabilidad: Diseño 100% de estado sólido sin fusibles reemplazables, ideal para ubicaciones remotas con difícil acceso para mantenimiento.
Monitoreo Visual Claro: Indicadores LED integrados para conocer rápidamente el estado de carga, advertencias de bajo voltaje y códigos de error.
Control Nocturno Automático: Integra funciones inteligentes para la gestión automatizada de sistemas de iluminación exterior y nocturna.

Especificaciones Técnicas

Característica	Especificación
Capacidad de Corriente	6 A
Tipo de Carga	PWM Serie (4 etapas)
Desconexión por Bajo Voltaje	11.5 Vcc
Reconexión por Bajo Voltaje	12.6 Vcc
Dimensiones	15.1 x 6.6 x 3.6 cm
Peso	113 g
Temperatura Operativa	-25°C a +50°C
Garantía	2 años

Funciones de Protección, Operación y Compatibilidad

Protecciones Electrónicas Integradas

Protección contra cortocircuito en sistema y carga
Polaridad inversa en panel y batería
Prevención de corriente inversa nocturna
Protección contra rayos y alto voltaje
Diseño sin fusibles físicos para evitar fallas mecánicas

Modos de Operación y Carga

Carga inteligente en 4 etapas: Bruto, PWM, Boost y Flotante
Compensación automática por temperatura
Control automático de iluminación nocturna
Bajo consumo propio de tan solo 8 mA máximo
Indicación de estado mediante 3 LED multicolor

Construcción y Normativas

Encapsulado resistente IP22
Placa de circuito con protección contra humedad
Terminales aptas para cables de hasta 4 mm²
Cumplimiento con normas CE
Certificación bajo estándares del Banco Mundial

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)📘 Descargar Manual de Usuario (.pdf)

Preguntas Frecuentes

¿Para cuántos paneles solares está diseñado este controlador?

El controlador SHS6NL está optimizado para sistemas pequeños de electrificación rural que utilizan de uno a tres paneles solares, con una capacidad total de hasta 170 vatios.

¿Qué indica el parpadeo simultáneo de los tres LED?

El destello simultáneo de los tres indicadores LED funciona como un código de error para alertar al usuario sobre alguna anomalía o falla crítica en el sistema.

¿Requiere reemplazo de fusibles durante un cortocircuito?

No. El equipo cuenta con un diseño de estado sólido sin fusibles reemplazables, lo que significa que se recupera automáticamente una vez que se elimina la condición de cortocircuito.

¿Qué calibre de cable se puede conectar en las terminales?

Las terminales del controlador están diseñadas para aceptar de forma segura cables de calibre de hasta 4 mm².
