SHS10 Controlador de Carga Solar PWM 10 A / 12 VCC / Desconexión Automática / IP22 / Protección Integral / Bajo Consumo 8 mA

Controlador de Carga Solar PWM 10A para Sistemas Off-Grid de 12VCC con Protección Integral

Morningstar12 VCC10 A PWMIP22Electrificación Rural

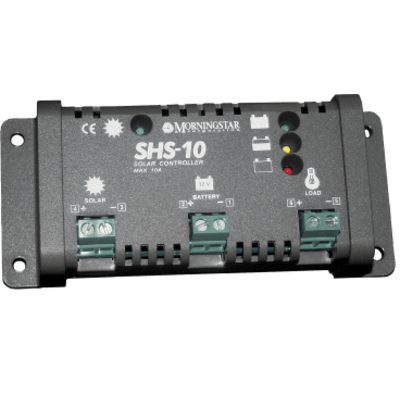

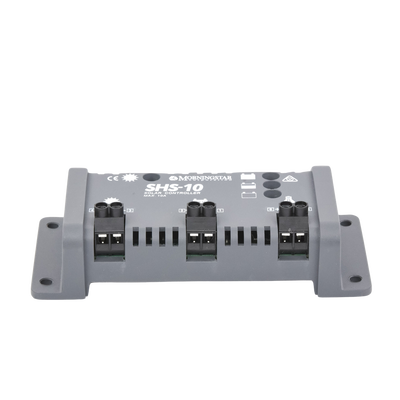

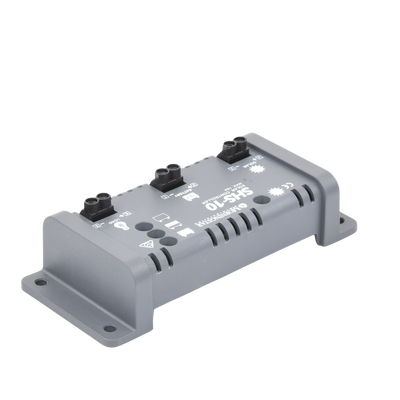

El controlador de carga solar Morningstar SHS-10 es un dispositivo PWM de alta confiabilidad diseñado específicamente para optimizar y proteger sistemas fotovoltaicos aislados (off-grid) de 12 VCC de hasta 170 W. Su operación completamente automática gestiona de manera inteligente el ciclo de carga completo de la batería en cuatro etapas (bruto, PWM, boost y flotante), evitando sobrecargas y extendiendo significativamente la vida útil del banco de acumulación energético. Con un consumo propio extremadamente bajo de apenas 8 mA y protección electrónica integral contra cortocircuitos, polaridad inversa y rayos, este equipo representa la solución ideal para electrificación rural, iluminación remota y pequeños hogares solares que exigen autonomía y cero mantenimiento.

Beneficios Destacados

Protección Avanzada de Batería: Monitorea el voltaje en tiempo real y desconecta automáticamente la carga a 11.5 VCC para prevenir daños permanentes por descarga profunda.
Gestión de Carga en 4 Etapas: Optimiza la absorción de energía mediante ciclos bruto, PWM, boost y flotante adaptados con compensación térmica integrada.
Operación Plug and Play: Sistema completamente automático sin ajustes manuales requeridos; listo para instalar y operar desde el primer día.
Máxima Resistencia Ambiental: Placa encapsulada con certificación IP22 y terminales protegidos contra corrosión para soportar entornos exigentes.

Especificaciones Técnicas

Característica	Especificación
Capacidad nominal	10 A
Voltaje del sistema	12 VCC
Tipo de regulación	PWM Serie
Desconexión por bajo voltaje	11.5 VCC
Consumo propio	8 mA máximo
Grado de protección	IP22
Temperatura de operación	-25 °C a +50 °C
Dimensiones y peso	15.1 x 6.6 x 3.6 cm / 113 g

Funciones, Protecciones y Aplicaciones

Protecciones Activas Integradas

Protección contra cortocircuito en terminales de carga
Blindaje ante exceso de corriente y sobretensión
Prevención de polaridad inversa en paneles y batería
Supresión contra rayos y corrientes inversas nocturnas

Monitoreo y Diagnóstico LED

Indicador verde fijo: Proceso de carga solar activo
Indicador amarillo: Nivel intermedio de carga en batería
Indicador rojo: Alerta de bajo voltaje y desconexión
Indicador destellante: Detección visual de errores del sistema

Aplicaciones y Compatibilidad

Sistemas solares fotovoltaicos independientes de hasta 170 W
Electrificación rural y comunidades sin acceso a red
Sistemas de iluminación remota y alumbrado público
Terminales de conexión robustas compatibles hasta 4 mm²

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)📘 Descargar Manual de Usuario (.pdf)

Preguntas Frecuentes

¿Cuál es la capacidad máxima de paneles solares que puedo conectar al SHS-10?

Este controlador soporta sistemas fotovoltaicos de hasta 170 W trabajando a un voltaje nominal de 12 VCC con una capacidad máxima de corriente de 10 A.

¿Cómo protege el controlador la batería de descargas profundas?

El SHS-10 monitorea constantemente el voltaje; al detectar una caída a 11.5 VCC, desconecta la carga automáticamente y la reconecta al alcanzar los 12.6 VCC.

¿Requiere algún tipo de configuración manual antes de utilizarse?

No, el equipo opera de forma completamente automática gestionando las etapas de carga sin necesidad de configuraciones o ajustes manuales por parte del usuario.
