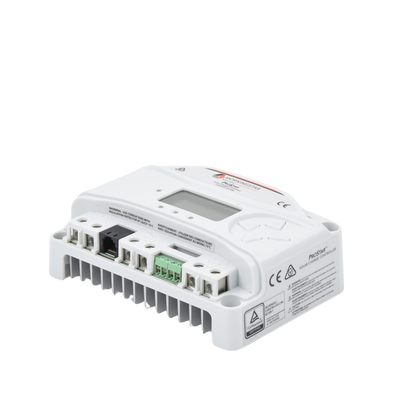

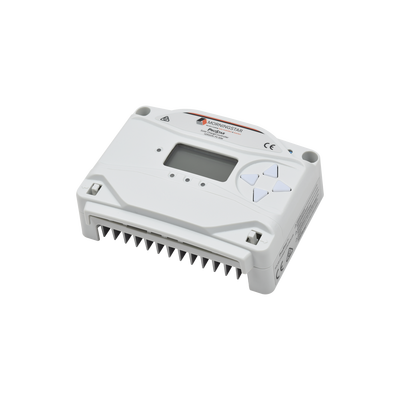

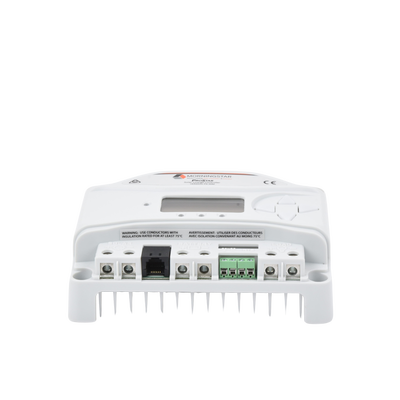

PS30M Controlador de carga y descarga 12-24 Vcc, 30 Amp

Controlador de carga y descarga solar PWM de 30 A con pantalla LCD y registro de datos para sistemas autónomos profesionales.

Modelo: PS30MVoltaje: 12V / 24VCorriente: 30 AmpPantalla LCDSistemas Off-Grid

El controlador de carga y descarga PS30M de 12-24 Vcc y 30 A está diseñado para optimizar el rendimiento y prolongar la vida útil de las baterías en sistemas solares fotovoltaicos autónomos. Gestiona de manera eficiente la energía proveniente de los paneles mediante un algoritmo de carga de 4 etapas, protegiendo contra sobrecargas, cortocircuitos y fluctuaciones extremas de temperatura. Su pantalla LCD integrada y capacidades de comunicación MODBUS permiten un monitoreo detallado en tiempo real, garantizando máxima fiabilidad en instalaciones residenciales, comerciales y de telecomunicaciones.

Beneficios Destacados

Carga Optimizada en 4 Etapas: Maximiza la eficiencia y la vida útil de las baterías mediante ciclos de masa, absorción, flotación y ecualización.
Monitoreo Local y Remoto: Pantalla LCD integrada de alta visibilidad y soporte para protocolos MODBUS y MeterBus para un control total.
Protección Electrónica Integral: Salvaguarda el sistema contra polaridad inversa, sobrecarga, cortocircuitos y sobretemperatura de forma automática.
Operación en Entornos Extremos: Diseñado para operar en un rango de temperatura de -40 °C a +60 °C con revestimiento tropicalizado.

Especificaciones Técnicas

Característica	Especificación
Voltaje nominal	12 V o 24 V (Selección automática)
Corriente máxima	30 A
Rango de voltaje de entrada	10 V - 35 V
Voltaje máximo entrada solar	60 Vca
Autoconsumo	20 mA (35 mA con medidor al 50%)
Dimensiones	15.3 x 10.5 x 5.5 cm
Peso	0.4 kg
Temperatura de operación	-40 °C a +60 °C

Funciones Avanzadas, Monitoreo y Construcción

Protecciones Electrónicas Avanzadas

Protección contra sobrecarga, cortocircuito y sobrevoltaje solar
Polaridad inversa en baterías y entrada solar
Protección contra sobretemperatura y corriente inversa nocturna
Desconexión por bajo voltaje (LVDM) integrada

Monitoreo y Datos

Pantalla LCD de 128 x 64 píxeles de alta claridad
Visualización en tiempo real de voltaje, corriente y temperatura
Registro histórico de datos de hasta 256 días
Interfaces de comunicación MODBUS y MeterBus

Diseño y Construcción Robusta

Carcasa con grado de protección IP20, tipo 1
Terminales compatibles con calibres de cable de 2.5 mm² a 16 mm²
Tropicalización con revestimiento de conformación anticorrosivo
Certificaciones internacionales CE, RoHS, IEC 62109 y ETL

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)

Preguntas Frecuentes

¿Cómo se realiza la selección del voltaje de operación (12V o 24V)?

El controlador cuenta con un sistema de selección automática que detecta el voltaje del banco de baterías conectado al momento del encendido inicial (12 V o 24 V).

¿Qué información se puede visualizar en la pantalla LCD integrada?

La pantalla muestra de forma clara parámetros críticos como el voltaje del sistema, la corriente de carga, la temperatura ambiente y los ajustes configurados, además de permitir la consulta del registro de datos.

¿Es compatible este controlador con sistemas instalados en exteriores o zonas húmedas?

El equipo cuenta con certificación IP20 para uso en interiores o dentro de gabinetes NEMA/ weatherproof, y posee tropicalización con revestimiento de conformación para soportar alta humedad sin condensación.

¿Qué tipos de baterías se pueden utilizar con las 4 etapas de carga?

El control de carga de 4 etapas (masa, absorción, flotación y ecualización) permite una gestión versátil y segura para baterías de plomo-ácido abiertas, selladas, AGM y de gel.
