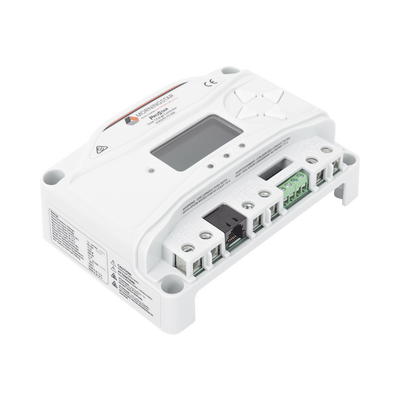

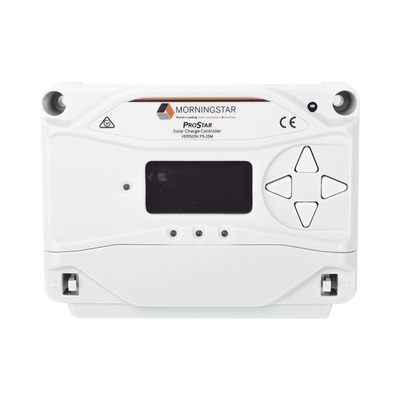

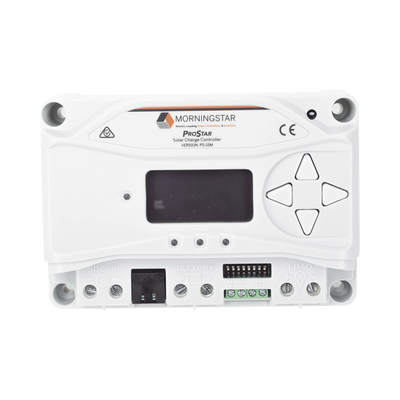

PS15M Controlador de Carga y Descarga 12-24 Vcc., 15 Amp

Controlador de carga y descarga PWM de 15A y 12/24Vcc con protección electrónica avanzada y vida útil de hasta 15 años

Morningstar / Syscom12/24 Vcc15 AmpPWM 4 EtapasSistemas Solares Off-Grid

El PS15M es un controlador de carga y descarga solar de alta precisión diseñado para gestionar de manera eficiente la energía en sistemas fotovoltaicos aislados de 12V o 24Vcc. Su tecnología de estado sólido sin derivación y algoritmo de carga PWM de cuatro etapas maximizan la capacidad de almacenamiento y extienden significativamente la vida útil de baterías de gel, selladas o con líquido. Es la solución ideal para proteger cargas críticas, alimentar equipos de telecomunicaciones y garantizar una operación confiable en entornos exigentes gracias a su revestimiento de protección y diseño robusto.

Beneficios Destacados

Carga Optimizada de 4 Etapas: Algoritmo PWM, regulación, flotante y ecualización que garantizan el máximo rendimiento y durabilidad de la batería.
Protección Electrónica Total: Incluye desconexión por baja tensión, protección contra cortocircuitos, polaridad invertida y picos de tensión sin necesidad de reemplazar fusibles.
Alta Confiabilidad y Durabilidad: Componentes de estado sólido diseñados para una vida útil estimada de 15 años con disipador de calor de aluminio anodizado.
Compatibilidad de Baterías: Puntos de ajuste configurables para baterías de gel, selladas (AGM) y con líquido electrolítico.

Especificaciones Técnicas

Característica	Especificación
Corriente nominal	15 A
Tensión del sistema	12 / 24 Vcc
Algoritmo de carga	PWM, tensión constante (4 etapas)
Autoconsumo	22 mA
Calibre máximo de cable	6 AWG (16 mm²)
Temperatura de operación	-40 °C a +60 °C
Peso	0.34 kg
Garantía	5 años

Funciones, Protecciones y Construcción

Protecciones Electrónicas Integradas

Cortocircuito en paneles solares y carga
Sobrecarga de corriente hasta 25%
Polaridad invertida y corriente nocturna
Desconexión por alta tensión y alta temperatura
Protección contra relámpagos y transitorios

Prestaciones y Control Avanzado

Compensación de temperatura de -30mV/°C
Terminales remotos con sensores de tensión
Puente para eliminar ruido de telecomunicaciones
Indicadores LED de estado de carga y fallas
Restablecimiento automático de protecciones

Especificaciones Mecánicas y Materiales

Tropicalización con revestimiento de protección
Fijadores de acero inoxidable de alta resistencia
Disipador de calor de aluminio anodizado
Componentes de estado sólido 100% sin derivación

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)📘 Descargar Manual de Usuario (.pdf)

Preguntas Frecuentes

¿Qué tipos de baterías son compatibles con el controlador PS15M?

El equipo es compatible con baterías de Gel (14.0V), baterías selladas o AGM (14.15V) y baterías con líquido o inundadas (14.4V), seleccionando el tipo adecuado mediante sus puntos de ajuste.

¿El controlador soporta sobrecargas en el consumo?

Sí, es capaz de soportar sobrecargas de hasta el 25% de su corriente nominal de forma segura, gracias a sus sistemas de protección electrónica.

¿Se puede utilizar este controlador en sistemas de 24Vcc?

Sí, el controlador opera automáticamente en sistemas de 12Vcc o 24Vcc según la tensión de las baterías conectadas.

¿Qué mantenimiento requiere el controlador durante su vida útil?

Gracias a sus componentes de estado sólido y diseño sin partes móviles, no requiere mantenimiento periódico, aunque se recomienda verificar las conexiones de los terminales y el cableado anualmente.
