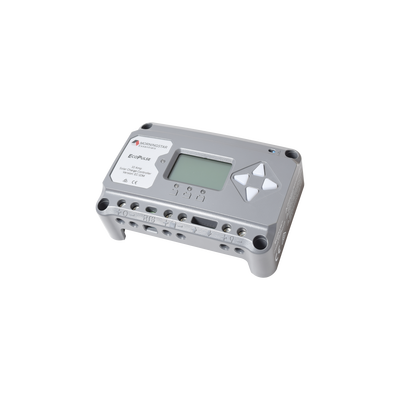

EC20M Controlador solar 12/24 Vcc de 20 Amp. Con pantalla de medición.

Controlador solar PWM Morningstar EcoPulse de 20A con pantalla de medición para sistemas fotovoltaicos de 12V y 24V.

Morningstar EcoPulse12V / 24V Automático20 AmperiosTecnología PWMPantalla de Medición

El controlador de carga solar Morningstar EC20M EcoPulse PWM de 20A es la solución ideal para la gestión eficiente y autónoma de la energía en sistemas fotovoltaicos aislados y aplicaciones recreativas o domésticas. Diseñado para proteger y prolongar la vida útil de las baterías, este dispositivo cuenta con detección automática de voltaje y una práctica pantalla de medición incorporada que facilita el monitoreo en tiempo real del estado del sistema. Su avanzada tecnología de modulación por impulso garantiza una regulación precisa y segura, evitando sobrecargas y maximizando la captación de energía solar disponible.

Beneficios Destacados

Monitoreo en Tiempo Real: Incorpora una pantalla digital clara que permite visualizar métricas esenciales del sistema de manera rápida y directa.
Detección Automática: Configura automáticamente el voltaje de operación detectando sistemas de baterías de 12V o 24V sin intervención manual.
Protección Transitoria: Cuenta con supresores de sobretensión de 1500W en los terminales solar, batería y carga para mitigar daños por descargas.
Alta Confiabilidad: Pertenece a la gama Morningstar Essentials™, ofreciendo durabilidad comprobada y un autoconsumo energético sumamente bajo.

Especificaciones Técnicas

Característica	Especificación
Voltaje nominal de batería	12 V / 24 V (Detección automática)
Rango de voltaje de batería	10 V - 35 V
Corriente máxima de carga	20 A
Voltaje máximo circuito abierto FV	60 V
Autoconsumo con medidor	< 20 mA
Protector de sobretensión	1500 W (Solar, batería, carga)
Precisión del voltaje	<= 0.1% +/- 50 mV

Funciones, Protecciones y Visualización

Protecciones Electrónicas Avanzadas

Supresor de sobretensión transitoria de 1500 W en puerto solar
Protección integral en terminales de batería y salida de carga
Prevención contra corrientes inversas durante la noche
Diseño robusto contra cortocircuitos y sobrecargas

Interfaz y Monitoreo Incorporado

Pantalla de medición digital integrada para lectura local
Indicadores LED dedicados para estado general del equipo
Tres niveles LED para visualización rápida de carga de batería
Bajo consumo operativo del medidor (< 20 mA)

Especificaciones de Operación

Tecnología de modulación PWM para regulación eficiente
Compatible con arreglos fotovoltaicos de hasta 60 V en circuito abierto
Diseñado para aplicaciones domésticas y recreativas autónomas
Ajuste automático a bancos de acumuladores de 12V o 24V

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)

Preguntas Frecuentes

¿Cómo se selecciona el voltaje de operación entre 12V y 24V?

El controlador Morningstar EcoPulse cuenta con un sistema de detección automática. Al conectar primero la batería, el equipo detectará por sí mismo si el sistema es de 12V o de 24V.

¿Qué información muestra la pantalla de medición integrada?

La pantalla integrada proporciona datos clave del rendimiento del sistema solar, permitiendo al usuario supervisar el voltaje de la batería y el estado operativo del controlador en tiempo real.

¿Cuál es el voltaje máximo de paneles solares que soporta este modelo?

Este controlador tolera un voltaje máximo de circuito abierto (Voc) proveniente del arreglo solar fotovoltaico de hasta 60V.
