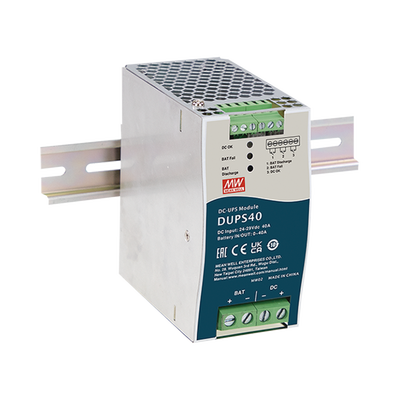

DUPS40 UPS PARA CD / 24VCD 40A / RIEL DIN / PARA BATERÍAS DE 4 A 135 AH

Módulo DC-UPS industrial de 24V y 40A para respaldo continuo en riel DIN

Mean Well24VCD 40ABaterías 4-135 AhRiel DINDC-UPS Industrial

El DUPS40 es un avanzado módulo DC-UPS industrial diseñado para proporcionar un respaldo de energía ininterrumpido en sistemas de corriente directa de 24VCD. Este equipo gestiona de manera inteligente la energía y los bancos de baterías conectados, garantizando que las cargas críticas permanezcan operativas ante fallas o interrupciones repentinas en el suministro eléctrico principal. Su diseño compacto y robusto permite una fácil integración en gabinetes eléctricos mediante montaje en riel DIN, convirtiéndolo en la solución ideal para automatización industrial, control de procesos y sistemas de telecomunicaciones.

Beneficios Destacados

Respaldo Continuo: Garantiza energía ininterrumpida de 24VCD para cargas críticas durante fallas en la red eléctrica.
Gestión Inteligente: Monitorea el estado de las baterías y ejecuta descargas automáticas por bajo voltaje para proteger la vida útil.
Alta Capacidad: Soporta bancos de baterías desde 4 Ah hasta 135 Ah con una corriente de carga de hasta 4 A.
Diseño Industrial: Construcción robusta con enfriamiento por convección natural y MTBF superior a 1.25 millones de horas.

Especificaciones Técnicas

Característica	Especificación
Salida nominal	24 VDC / 40 A
Voltaje de entrada	24 ~ 29 VDC
Voltaje nominal de batería	24 VDC
Capacidad de batería	4 Ah hasta 135 Ah
Montaje	Riel DIN TS35/7.5 o TS35/15
Temperatura de operación	-30 a +70 °C
Dimensiones	40 x 125.2 x 113.5 mm
Peso	0.35 kg

Funciones, Monitoreo y Entorno Operativo

Gestión Avanzada y Protecciones

Supervisión continua del estado de la batería
Gestión de descarga automática por bajo voltaje
Protección integral contra sobrecorriente y cortocircuito
Recuperación automática después de fallas
Protección contra descarga profunda mediante corte automático

Monitoreo y Señalización

LED verde indicador de DC Bus OK
LED rojo indicador de Falla de batería
LED amarillo indicador de Batería descargando
Salida de relé para DC OK
Salida de relé para Battery Fail y Battery Discharge

Diseño y Normas Industriales

Enfriamiento por convección natural sin ventiladores
Compatible con baterías de plomo-ácido de 24V
Humedad de operación de 5 a 95% RH sin condensación
Soporta altitud de operación de hasta 2000 metros
Certificación bajo norma UL62368-1

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)📘 Descargar Manual de Usuario (.pdf)

Preguntas Frecuentes

¿Qué tipo de baterías son compatibles con el módulo DUPS40?

Es compatible con baterías de plomo-ácido de 24 V, ya sea configuradas como 2 baterías de 12V en serie o 1 batería de 24V, con capacidades que van desde los 4 Ah hasta los 135 Ah.

¿Cómo se realiza la instalación y el montaje del equipo?

El DUPS40 cuenta con un diseño compacto y ligero optimizado para montaje en riel DIN estándar TS35/7.5 o TS35/15, facilitando su integración en tableros y paneles de control eléctricos.

¿Qué tipos de señales de alerta incluye para sistemas de control?

Incluye indicadores LED locales para el estado del bus, fallas y descarga, además de salidas de relé dedicadas para integración con PLCs o sistemas SCADA (DC OK, Battery Fail y Battery Discharge).
