DUPS20 UPS PARA CD / 24VCD 20A / RIEL DIN / PARA BATERÍAS DE 4 A 135 AH

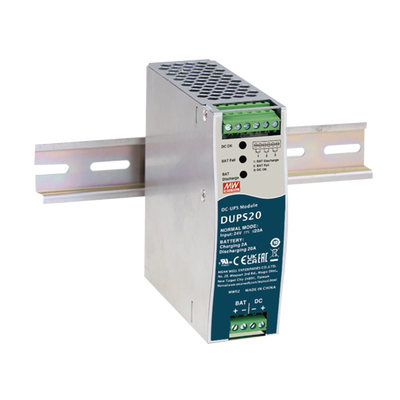

Módulo DC-UPS Mean Well DUPS20 de 24VCD 20A para riel DIN y respaldo de energía en sistemas críticos

Mean Well24VCD / 20ARiel DINBaterías 4-135 AhRespaldo Industrial

El módulo DC-UPS Mean Well DUPS20 está diseñado específicamente para garantizar un suministro de energía ininterrumpido en sistemas de corriente directa de 24VCD y hasta 20A. Este equipo funciona como un puente de respaldo inteligente ante fallas en la fuente principal, protegiendo aplicaciones industriales, sistemas SCADA y equipos de telecomunicaciones contra apagones imprevistos. Su compatibilidad con bancos de baterías de plomo-ácido desde 4 Ah hasta 135 Ah y su robusta construcción en riel DIN lo convierten en la solución ideal para ingenieros e integradores que buscan máxima confiabilidad operativa.

Beneficios Destacados

Respaldo Ininterrumpido: Mantiene alimentados los equipos críticos de 24V de forma instantánea ante caídas de la fuente de alimentación principal.
Gestión de Baterías: Controla automáticamente la descarga profunda y protege el sistema contra cortocircuitos y sobrecorriente.
Monitoreo Remoto: Integra indicadores LED frontales y contactos de relé secos para supervisar el estado del bus DC y las baterías.
Diseño Industrial Compacto: Formato para montaje en riel DIN con enfriamiento por convección natural y alta tolerancia térmica de -30 a +70 °C.

Especificaciones Técnicas

Característica	Especificación
Salida nominal	24 VDC / 20 A
Voltaje de entrada	24 ~ 29 VDC
Voltaje nominal de batería	24 VDC
Capacidad de baterías	4 Ah hasta 135 Ah
Montaje	Riel DIN TS35/7.5 o TS35/15
Dimensiones	40 x 125.2 x 113.5 mm
Temperatura de trabajo	-30 a +70 °C

Funciones, Monitoreo y Aplicaciones Industriales

Protecciones y Gestión de Batería

Relé de corte automático contra descarga profunda
Protección integrada contra cortocircuitos y sobrecorriente
Corriente de carga de batería de hasta 2 A
Recuperación automática posterior a fallas eléctricas
Soporta baterías de plomo-ácido (2x12V en serie o 1x24V)

Señalización y Monitoreo

LED verde indicador de bus DC OK
LED rojo para advertencia de falla o sobredescarga
LED amarillo indicador de batería en descarga
Contactos de relé secos para DC OK
Contactos de relé para Battery Fail y Battery Discharge

Entorno y Aplicaciones

Automatización industrial y paneles de control
Sistemas SCADA y control de procesos
Infraestructura crítica de telecomunicaciones
Enfriamiento por convección natural sin ventiladores
Cumplimiento con normas UL62368-1 y EMC industrial

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)📘 Descargar Manual de Usuario (.pdf)

Preguntas Frecuentes

¿Qué tipo y capacidad de baterías se pueden conectar al Mean Well DUPS20?

El módulo soporta bancos de baterías de plomo-ácido de 24 VDC (configuradas como dos baterías de 12V en serie o una de 24V), con una capacidad que va desde los 4 Ah hasta los 135 Ah.

¿Cómo protege el equipo a las baterías contra daños por descarga total?

Integra un relé de corte automático que supervisa el voltaje de la batería y detiene la descarga cuando se detecta un nivel bajo crítico, prolongando así la vida útil de la batería.

¿El módulo DUPS20 permite monitorear el estado del sistema de forma remota?

Sí, cuenta con indicadores LED locales en el panel frontal y contactos de relé secos dedicados para las señales de DC OK, falla de batería y batería en descarga, facilitando su integración con PLCs o sistemas de control.

¿Requiere espacio adicional para ventilación forzada en el tablero?

No, el DUPS20 utiliza enfriamiento por convección natural sin ventiladores, lo que optimiza el espacio en el riel DIN y reduce los puntos de falla mecánica en gabinetes industriales.
