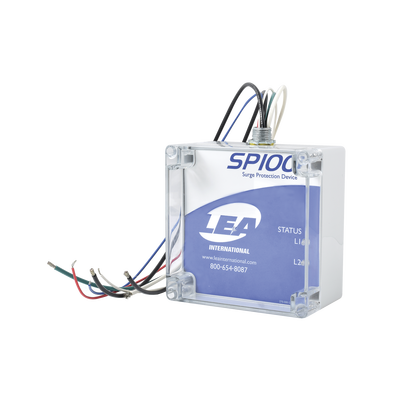

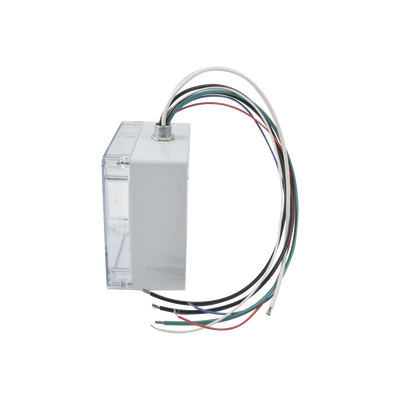

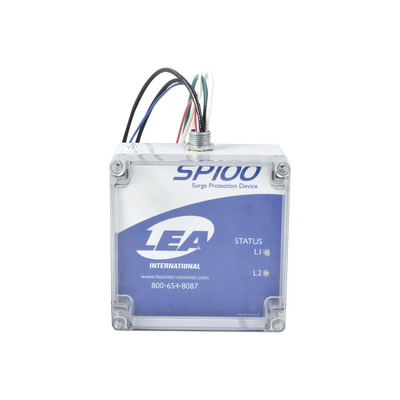

SP100120/240SP Supresor de Transitorios/Picos Para 120/240 Vac de Fase Partida de 100 KA de Capacidad Por Fase en Gabinete NEMA 4

Supresor de picos fase partida de 100 kA con certificación UL 1449 y gabinete NEMA 4 para máxima protección eléctrica

Supresor de Transitorios120/240 Vac100 kA por faseGabinete NEMA 4UL 1449 Listed

El supresor de transitorios SP100120/240SP de Syscom está diseñado para proteger sistemas eléctricos residenciales y comerciales de fase partida contra sobretensiones y picos de voltaje transitorios. Con una capacidad robusta de 100 kA por fase y certificación UL 1449 4th Edition, este equipo resguarda eficazmente equipos electrónicos sensibles y sistemas fotovoltaicos contra descargas atmosféricas y perturbaciones en la red. Su diseño compacto y resistente con gabinete NEMA 4 permite instalaciones seguras tanto en interiores como en exteriores expuestos a condiciones ambientales demandantes.

Beneficios Destacados

Alta Capacidad de Descarga: Soporta hasta 100 kA de corriente de sobretensión por fase, desviando eficientemente picos eléctricos severos.
Protección Térmica Avanzada: Integra varistores de óxido metálico (MOV) con protección térmica para prevenir fallas catastróficas y garantizar la seguridad.
Monitoreo Remoto y Visual: Cuenta con indicadores LED por fase, alarma audible y contactos secos Forma C para una supervisión continua del estado.
Diseño NEMA 4 Resistente: Gabinete apto para soportar humedad, polvo y condiciones ambientales agresivas sin comprometer el circuito interno.

Especificaciones Técnicas

Característica	Especificación
Tensión nominal	120/240 Vac
Capacidad por fase	100 kA
Tiempo de respuesta	<1 ns
Normas	UL 1449 4th Edition
Gabinete	NEMA 4 & NEMA 1
Temperatura de operación	-40°C a +85°C
Dimensiones	16.0 cm x 16.0 cm x 8.9 cm
Peso	1.4 kg

Construcción, Seguridad y Protecciones Integradas

Seguridad y Monitoreo

MOV con protección térmica integrada
Indicadores LED visuales por cada fase
Alarma audible con indicación directa de falla
Contactos secos Forma C (NO y NC) para integración remota

Protección Ofrecida

Configuración L-N, L-G, N-G, L-L en fase partida y Wye
Capacidad de sobretensión por modo de 50 kA
Frecuencia de operación de 50 / 60 Hz
Supresión de picos con tiempo de respuesta inferior a 1 nanosegundo

Instalación y Entorno

Tipo de conexión en paralelo con cable calibre #10 recomendado
Longitud de conductores sugerida menor o igual a 1.5 pies
Conexión a tierra recomendada de 30A
Operación en altitudes de hasta 12,000 pies y humedad de 5% a 95%

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)

Preguntas Frecuentes

¿En qué tipo de instalaciones eléctricas se debe conectar este supresor?

Está diseñado específicamente para sistemas eléctricos de fase partida de 120/240 Vac, siendo ideal para tableros de distribución principales en residencias, comercios o sistemas solares fotovoltaicos.

¿Cómo se realiza el monitoreo de estado del supresor de transitorios?

El equipo cuenta con indicadores visuales LED por fase, una alarma audible integrada para avisar fallas y contactos secos Forma C (NO/NC) para conectarlo a sistemas externos de automatización o paneles de control.

¿Se puede instalar a la intemperie?

Sí, gracias a su certificación de gabinete NEMA 4, el supresor está protegido contra la entrada de polvo, lluvia y chorros de agua, permitiendo su montaje en exteriores o ambientes industriales exigentes.

¿Cuál es la longitud máxima recomendada para los cables de conexión?

Se recomienda que los conductores de conexión tengan una longitud menor o igual a 1.5 pies para garantizar el tiempo de respuesta óptimo ante transitorios y sobretensiones.
