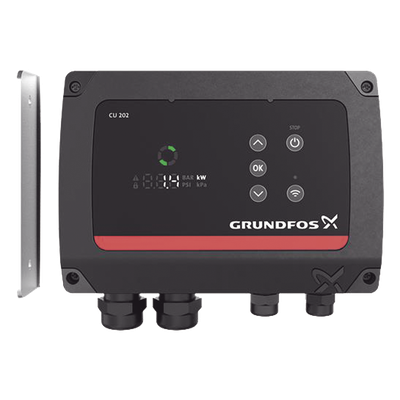

CU202 Unidad De Control y Comunicación Para Bombas SQFLEX

Unidad avanzada de control y comunicación para sistemas de bombeo solar Grundfos SQFlex

Grundfos SQFlexControl y MonitoreoComunicación por PotenciaSistemas SolaresGestión de Nivel

La unidad de control y comunicación Grundfos CU202 es un dispositivo de vanguardia especialmente diseñado para optimizar el rendimiento y la gestión de los sistemas de bombeo solar SQFlex. Su función principal es servir como centro de estado, control y comunicación, permitiendo al operador supervisar el funcionamiento del sistema en tiempo real y ejecutar acciones directas como arranque, parada o reinicio mediante un botón frontal. Este equipo es indispensable para automatizar el suministro hídrico en zonas aisladas, integrando de manera eficiente la protección contra funcionamiento en seco y la compatibilidad con interruptores de nivel para tanques.

Beneficios Destacados

Comunicación sin Cables: Utiliza la tecnología de sonido de señal principal a través del mismo cable de potencia, eliminando la necesidad de cableado adicional entre la bomba y la unidad.
Monitoreo en Tiempo Real: Proporciona indicadores claros de funcionamiento, estado del tanque y alertas críticas directamente en su monitor integrado.
Protección Integral: Detecta automáticamente fallas críticas como el funcionamiento en seco, salvaguardando la integridad de la bomba sumergible.
Control Total Manual: Permite realizar operaciones de arranque, parada y reinicio del sistema de forma rápida y sencilla con solo presionar un botón.

Especificaciones Técnicas

Característica	Especificación
Modelo	CU 202
Compatibilidad de Serie	Bombas Grundfos SQFlex
Método de Comunicación	Línea de Comunicación de Potencia (Power Line Communication)
Indicadores de Estado	Tanque lleno, Bomba funcionando, Entrada de potencia
Protecciones	Indicación y corte por funcionamiento en seco
Interfaces de Entrada	Conexión de potencia, tierra, bomba e interruptor de nivel
Funciones de Control	Monitor de sistema, alarma visual y botón de operación

Funciones y Conectividad del Sistema

Gestión y Comunicación

Tecnología de sonido de señal principal (Power Line Communication)
Sin cables adicionales entre la bomba y la unidad CU202
Visualización completa del estado del sistema en monitor
Control total de arranque, parada y reinicio por botón dedicado

Indicaciones y Alarmas

Indicador LED de funcionamiento activo de la bomba
Alerta visual de tanque lleno mediante interruptor de nivel
Monitoreo y advertencia de entrada de potencia
Detección e indicación de alarma por funcionamiento en seco

Instalación y Entradas

Entradas de cable dedicadas para suministro de potencia
Bornes independientes para conexión segura a tierra
Terminal específica para cable de alimentación de bomba
Puerto integrado para conexión de interruptor de nivel

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)📘 Descargar Manual de Usuario (.pdf)

Preguntas Frecuentes

¿Se requiere un cable de comunicación adicional entre la bomba SQFlex y la unidad CU 202?

No, la unidad utiliza la tecnología de línea de comunicación de potencia (Power Line Communication), lo que significa que la comunicación se transmite directamente a través del cable de alimentación de la bomba sin necesidad de cables extra.

¿Qué tipo de protecciones y alarmas incluye la unidad CU 202?

El equipo incluye indicadores visuales para el estado de operación y emite alarmas específicas ante situaciones críticas como el funcionamiento en seco de la bomba.

¿Es posible conectar un interruptor de nivel para automatizar el llenado del tanque?

Sí, la unidad cuenta con una conexión específica para interruptor de nivel, lo que permite detener automáticamente la bomba cuando el tanque se encuentra completamente lleno.
