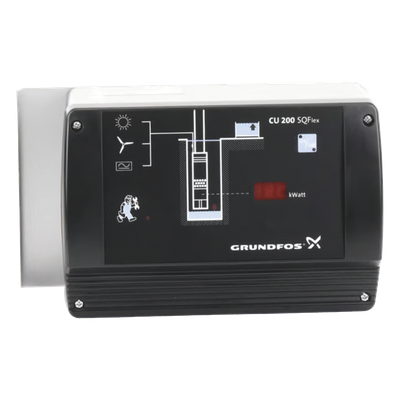

CU200 Unidad De Control y Comunicación Para Bombas SQFLEX

Unidad de Control y Comunicación Grundfos CU200 para Sistemas de Bombeo Solar SQFlex

Grundfos SQFlexUnidad de ControlComunicación por Línea de PotenciaMonitoreo y AlarmaAutomatización de Bombeo

La unidad de control Grundfos CU 200 es un dispositivo avanzado de estado, control y comunicación especialmente desarrollado para optimizar el rendimiento de los sistemas de bombeo solar SQFlex. Este equipo centraliza la operación del sistema, permitiendo la gestión eficiente del suministro eléctrico, el monitoreo en tiempo real del estado de la bomba y la conexión directa para un interruptor de nivel que automatiza el llenado de tanques. Su tecnología de comunicación mediante la línea de potencia elimina la necesidad de cableado adicional entre el controlador y la bomba, simplificando drásticamente la instalación y reduciendo los costos de mantenimiento en proyectos de bombeo hidráulico fotovoltaico.

Beneficios Destacados

Instalación Simplificada: Utiliza la tecnología de comunicación por línea de potencia (Power Line Communication), evitando cableado extra entre el control y la bomba.
Control Automatizado: Dispone de una conexión específica para interruptor de nivel, permitiendo el paro y arranque automático según el llenado del tanque.
Monitoreo en Tiempo Real: Ofrece indicadores visuales claros sobre el estado de funcionamiento, presencia de alarmas y operación en seco.
Gestión Operativa Directa: Permite arrancar, detener o reiniciar la bomba de forma manual con solo presionar un botón integrado en el panel frontal.

Especificaciones Técnicas

Característica	Especificación
Modelo	CU 200
Compatibilidad	Bombas Grundfos SQFlex
Sistema de Comunicación	Línea de Potencia (Power Line Communication)
Entradas Principales	Potencia, Bomba, Tierra e Interruptor de Nivel
Indicadores Operativos	Tanque lleno, Bomba en funcionamiento, Entrada de potencia
Indicadores de Alarma	Protección contra funcionamiento en seco

Funciones y Conectividad del Sistema

Conexiones y Entradas

Conexión dedicada para suministro de potencia
Bornes específicos para la conexión de la bomba
Terminal de tierra para protección del equipo
Entrada para integración de interruptor de nivel externo

Sistema de Comunicación

Transmisión de datos mediante el cable de potencia existente
Elimina la necesidad de cables de control adicionales
Envío de comandos de arranque, parada y reinicio
Monitoreo bidireccional entre unidad y bomba

Indicadores y Alertas

Señalización visual de tanque lleno por interruptor
Indicador LED de bomba en funcionamiento
Testigo de presencia de entrada de potencia
Alerta temprana de funcionamiento en seco

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)

Preguntas Frecuentes

¿Se requieren cables adicionales entre el CU 200 y la bomba SQFlex?

No, la comunicación se realiza a través del mismo cable de suministro de potencia de la bomba mediante la tecnología de sonido de señal principal, evitando cableado extra.

¿Qué funciones de seguridad e indicadores incluye el panel?

Incluye indicadores visuales para tanque lleno, operación de la bomba, presencia de energía de entrada y una alerta específica para funcionamiento en seco.

¿Es posible automatizar el llenado de un tanque con esta unidad de control?

Sí, el CU 200 cuenta con una conexión especial para un interruptor de nivel que permite automatizar el paro y arranque de la bomba según el nivel del agua.
