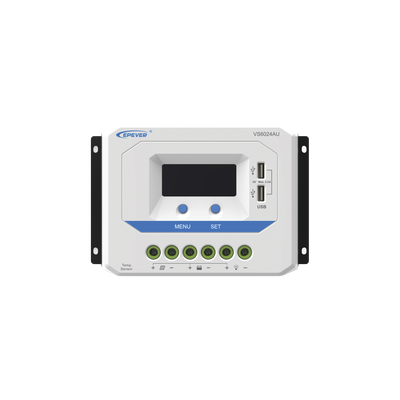

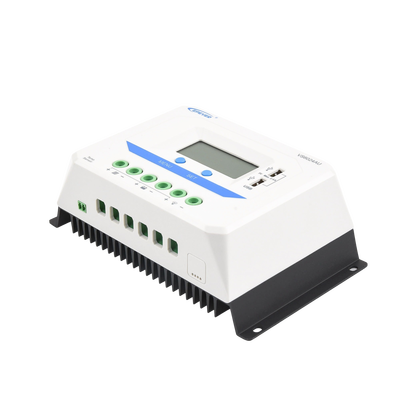

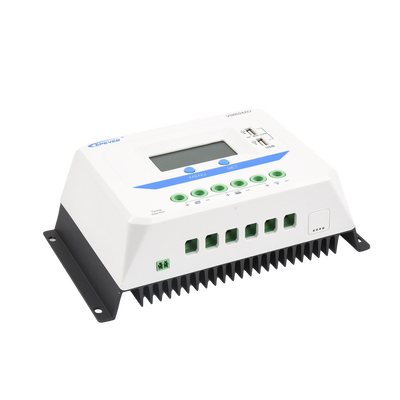

VS6024AU Controlador Solar PWM / 60A / 12/24V / Doble USB / Pantalla LCD / Tierra Positivo Común

Controlador de carga solar PWM 60A a 12/24V con pantalla LCD, doble USB y diseño de tierra positivo común.

PWM 60A12/24V AutomáticoTierra Positivo ComúnDoble USBPantalla LCD

El controlador solar PWM modelo VS6024AU es un dispositivo electrónico inteligente diseñado para gestionar de manera eficiente la energía proveniente de tus paneles fotovoltaicos hacia el banco de baterías. Gracias a su capacidad de 60A y su arquitectura de tierra positivo común, este equipo es ideal para sistemas solares residenciales, iluminación pública e instalaciones aisladas off-grid que exigen estabilidad y seguridad. Su pantalla LCD integrada y sus múltiples modos de control de carga permiten una operación dinámica, un monitoreo constante del estado del sistema y una protección superior contra sobrecargas, garantizando la máxima vida útil de tus acumuladores de energía.

Beneficios Destacados

Gestión Eficiente PWM: Optimiza la carga de la batería mediante modulación de ancho de pulso, prolongando significativamente su vida útil y rendimiento.
Tierra Positivo Común: Permite una integración más segura y versátil en sistemas donde la polaridad positiva requiere puesta a tierra compartida.
Monitoreo en Tiempo Real: Su pantalla LCD intuitiva muestra el funcionamiento dinámico, voltajes y parámetros de operación sin necesidad de herramientas externas.
Carga Auxiliar USB: Incorpora doble puerto USB con salida de 5VDC para la alimentación directa de dispositivos móviles o pequeños aparatos de corriente continua.

Especificaciones Técnicas

Característica	Especificación
Voltaje nominal	12/24V DC (Auto)
Corriente nominal	60A @ 55℃
Rango voltaje entrada	9V～32V
Voltaje circuito abierto	50V
Tipos de batería compatibles	Sellada, Gel, Abierta
Temperatura de operación	-25℃～+55℃
Dimensiones	214 x 128.7 x 72.2 mm
Peso	1.02 kg

Funciones Avanzadas y Protección Electrónica

Protecciones Electrónicas Integradas

Protección contra cortocircuito en paneles y salida
Protección por inversión de polaridad fotovoltaica
Protección por sobretemperatura y sobrecarga
Control de corriente inversa en horario nocturno

Configuración y Pantalla LCD

Visualización dinámica de códigos de error y estado
Múltiples modos de control de carga de CC configurables
Compensación automática de temperatura de carga
Interfaz amigable para navegación rápida

Especificaciones Físicas y Conectividad

Terminales aptas para cable calibre hasta 16mm² / 6AWG
Doble puerto USB integrado de 5VDC / 2.4A total
Grado de protección ambiental IP30
Diseño robusto para montaje en pared en interiores

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)

Preguntas Frecuentes

¿Qué tipos de baterías soporta este controlador?

El controlador soporta baterías de plomo-ácido de tipo Sellada (configurada por defecto), Gel y Abierta (inundada), adaptando sus voltajes de carga flotación y boost a cada tecnología.

¿Qué significa que sea de tierra positivo común?

Significa que el terminal positivo del panel solar, de la batería y de la carga comparten una conexión común a tierra, lo cual es un requisito indispensable en ciertas arquitecturas de sistemas de telecomunicaciones o automotrices.

¿Puedo conectar paneles solares de 24V en un sistema de 12V?

El controlador reconoce automáticamente el voltaje del sistema (12V o 24V), pero debes vigilar estrictamente que el voltaje de circuito abierto (Voc) de los paneles no supere los 50V máximos admitidos por la entrada del equipo.
