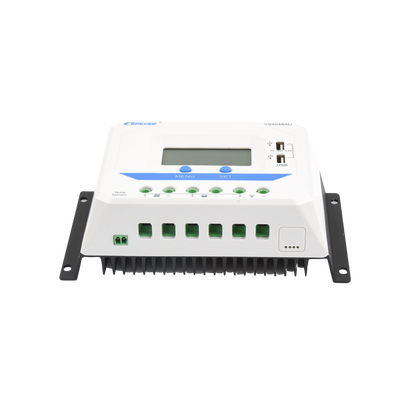

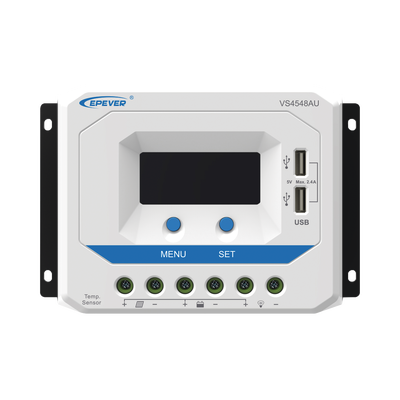

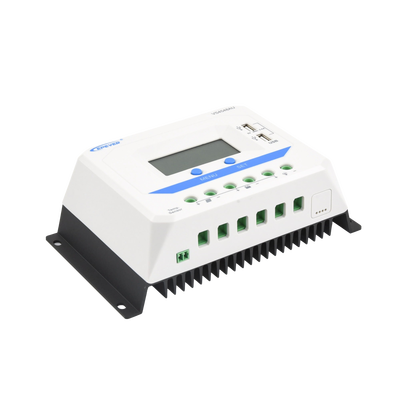

VS4548AU Controlador Solar de Carga PWM 12/24/36/48 V 45 A, Salida USB, con Display

Controlador solar PWM de 45A con display LCD y tierra positiva común para sistemas de 12V a 48V.

PWM 45A12/24/36/48VTierra Positiva ComúnPantalla LCDDoble Salida USB

El controlador solar de carga PWM VS4548AU está diseñado para gestionar de forma eficiente la energía proveniente de los paneles fotovoltaicos hacia acumuladores en sistemas solares aislados. Con una capacidad de 45A y compatibilidad automática con voltajes de 12V, 24V, 36V y 48V, este dispositivo optimiza la vida útil de las baterías mediante perfiles de carga configurables para tipos Sellada, Gel y Flooded. Su diseño integra una pantalla LCD dinámica, doble puerto USB para carga de dispositivos móviles y un sistema de tierra positiva común que simplifica la instalación en vehículos y proyectos especializados.

Beneficios Destacados

Compatibilidad Multi-voltaje: Se adapta automáticamente a sistemas de 12V, 24V, 36V y 48V sin necesidad de configuraciones manuales complejas.
Protección Electrónica Avanzada: Cuenta con múltiples salvaguardas contra inversión de polaridad, cortocircuitos, sobrecalentamiento y sobrecarga.
Monitoreo en Tiempo Real: Su pantalla LCD dinámica y estadísticas de energía integradas permiten supervisar el rendimiento del sistema de manera inmediata.
Versatilidad de Carga USB: Incorpora doble salida USB con capacidad de hasta 2.4A para alimentar dispositivos electrónicos directamente.

Especificaciones Técnicas

Característica	Especificación
Voltaje nominal del sistema	12/24/36/48V (Auto trabajo)
Corriente nominal de carga/descarga	45 A
Voltaje de circuito abierto PV	96 V
Tipos de batería compatibles	Sellada, Gel y Flooded
Consumo propio	≤17 mA
Temperatura de operación	-25°C a +55°C
Dimensiones	194 x 118.4 x 63.8 mm
Peso neto	0.88 kg

Funciones, Protecciones y Entorno Operativo

Protecciones Electrónicas Integradas

Protección contra polaridad inversa del panel solar
Protección contra polaridad inversa de la batería
Protección contra sobre-voltaje y sobre-descarga de la batería
Protección contra cortocircuito y sobrecarga en la salida de carga
Protección contra sobrecalentamiento del controlador y la batería

Interfaz y Modos de Control

Pantalla LCD dinámica para visualización de parámetros
Doble salida USB de 5VDC / 2.4A para accesorios
Múltiples modos de control de carga configurables
Función integrada de estadísticas de energía
Sistema de tierra positiva común

Construcción y Entorno

Operación a plena potencia entre -25°C y 55°C
Clase de protección IP30 para uso en interiores
Terminales de conexión compatibles con cable 6AWG (16mm²)
Coeficiente de compensación de temperatura integrado
Soporte para sensor remoto de temperatura opcional (RTS300R47K3.81A)

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)

Preguntas Frecuentes

¿Qué tipos de baterías soporta este controlador?

El controlador soporta tres tipos principales de baterías: Sellada (configurada por defecto), Gel y Flooded (inundada), cada una con sus respectivos voltajes de carga preestablecidos.

¿Cómo funciona el sistema de tierra positiva común?

La tierra positiva común permite que el conductor positivo del sistema solar, de la batería y de la carga estén conectados juntos, lo cual es ideal para ciertas aplicaciones automotrices, de telecomunicaciones o de señalización donde se requiere esta topología específica.

¿Es posible conectar el controlador a sistemas de diferentes voltajes sin reconfigurar?

Sí, el equipo detecta y se ajusta automáticamente al voltaje nominal del sistema (12V, 24V, 36V o 48V) al momento de conectar la batería, facilitando su puesta en marcha.

¿Qué accesorios opcionales se pueden utilizar con este modelo?

Es compatible con el sensor remoto de temperatura RTS300R47K3.81A de 3 metros, el cual permite una compensación térmica más precisa para prolongar la vida útil de las baterías.
