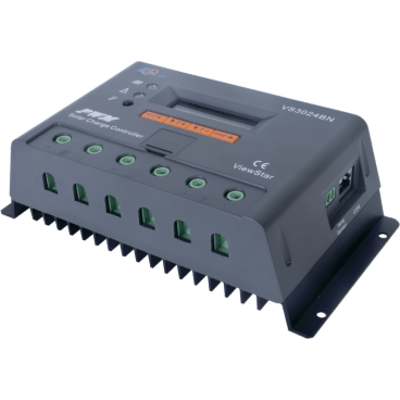

VS3024BN Controlador Solar de Carga y Descarga PWM 12/24V 30A con Display, Parámetros Configurables

Controlador Solar PWM de 30A con Display LCD y Monitoreo Avanzado para Sistemas Fotovoltaicos Fiables

Controlador PWM12V / 24V AutomáticoCapacidad 30ADisplay LCD IntegradoPuerto RS485 Modbus

El controlador solar de carga y descarga PWM modelo VS3024BN es un dispositivo de alta eficiencia diseñado para gestionar de manera inteligente la energía generada por tus paneles fotovoltaicos hacia las baterías del sistema. Con una capacidad de 30A y soporte automático para voltajes de 12V o 24V, este equipo optimiza el ciclo de carga alargando la vida útil de acumuladores sellados, de gel, inundados o configurados por el usuario. Es la solución ideal para sistemas solares aislados (off-grid), electrificación rural, casetas de vigilancia y proyectos de iluminación inteligente donde se requiere un control preciso, monitoreo remoto y máxima seguridad operativa.

Beneficios Destacados

Carga PWM de Alta Eficiencia: Maximiza la transferencia de energía desde el arreglo fotovoltaico hacia las baterías reduciendo las pérdidas operativas.
Compatibilidad Multiquímica: Permite seleccionar perfiles de carga específicos para baterías de Gel, Selladas, Inundadas o parámetros personalizados por el usuario.
Monitoreo y Control Total: Integra pantalla LCD con 4 botones y puerto RS485 con protocolo MODBUS para supervisión local y mediante software en PC.
Protección Electrónica Integral: Sistema avanzado que protege contra cortocircuitos, polaridad inversa, sobrecarga y sobretemperatura tanto en paneles como en baterías.

Especificaciones Técnicas

Característica	Especificación
Corriente Nominal de Carga	30 A
Corriente Nominal de Descarga	30 A
Voltaje del Sistema	12V / 24V CC (Automático)
Tipos de Batería Compatibles	Sellada, Gel, Inundada, Usuario
Puerto de Comunicación	RS485 con Protocolo MODBUS
Dimensiones Físicas	200 x 103 x 58 mm
Tecnología de Control	MCU de 32 bits y Convertidor A/D de 12 bits

Características Avanzadas y Protecciones del Controlador

Protecciones Electrónicas Integradas

Cortocircuito y polaridad inversa en arreglo PV
Protección contra sobrecarga de baterías
Prevención de sobredescarga y polaridad inversa en baterías
Protección contra cortocircuito en salida de carga
Protección térmica por sobrecalentamiento interno

Control Inteligente y Monitoreo

Control de iluminación inteligente y temporizador programable
Display LCD integrado con 4 botones de navegación
Funciones estadísticas de energía en tiempo real
Puerto RS485 compatible con protocolo MODBUS
Software de monitoreo opcional para PC y firmware actualizable

Ingeniería y Rendimiento

Diseño optimizado para compatibilidad electromagnética (EMC)
Procesador MCU de 32 bits de alta velocidad
Uso de transistores MOSFET como interruptor electrónico
Compensación automática por temperatura ambiente
Conversión A/D de 12 bits de alta precisión

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)📘 Descargar Manual de Usuario (.pdf)

Preguntas Frecuentes

¿Cómo detecta el controlador si debe operar a 12V o a 24V?

El controlador VS3024BN realiza una detección automática del voltaje del banco de baterías al momento de realizar la primera conexión. Es fundamental conectar primero la batería y verificar que el display indique el voltaje correcto antes de conectar los paneles solares.

¿Se pueden conectar diferentes tipos de baterías en este controlador?

Sí, el equipo cuenta con modos de selección configurables para baterías de tipo Sellado (AGM), Gel, Inundadas (ácido-plomo abiertas) y un modo de usuario para ajustar los parámetros de carga exactos según las especificaciones del fabricante de tus acumuladores.

¿Qué función cumple el puerto RS485 con protocolo MODBUS?

El puerto RS485 permite conectar el controlador a una PC utilizando el software de monitoreo opcional, facilitando la lectura de parámetros en tiempo real, el registro de estadísticas energéticas y la actualización del firmware del equipo.
