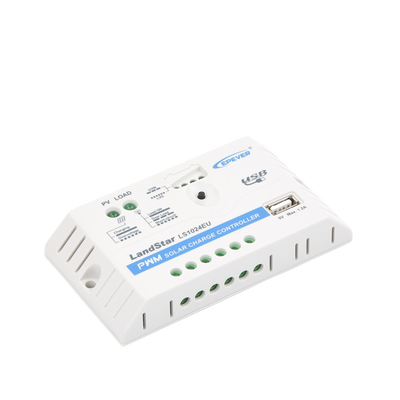

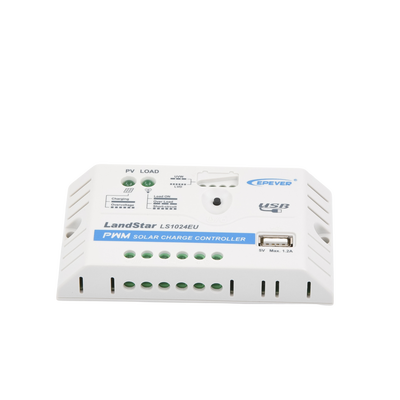

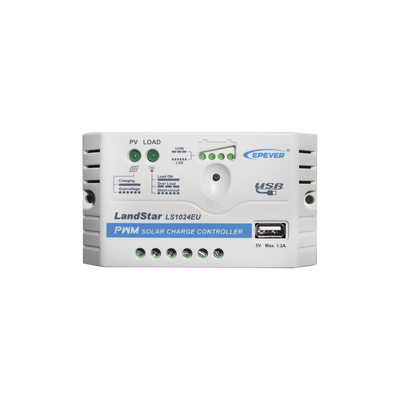

LS1024EU Controlador Solar PWM / 10A / 12/24V / Puerto USB / Indicadores LED / Tierra Positivo Común

Controlador de carga solar PWM inteligente de 10A con tierra positivo común y puerto USB integrado

Modelo: LS1024EUVoltaje: 12/24V DCCorriente: 10 AmperiosPWM de 3 EtapasTierra Positivo Común

El controlador solar PWM LS1024EU de Epsolar es un dispositivo de alta eficiencia diseñado para gestionar de forma inteligente la energía proveniente de paneles fotovoltaicos hacia acumuladores de 12V o 24V. Su arquitectura con tierra positivo común optimiza la integración en sistemas específicos de telecomunicaciones, vehículos y aplicaciones especializadas donde se requiere esta topología de puesta a tierra. Este equipo protege activamente la vida útil de las baterías mediante algoritmos avanzados de carga de tres etapas y un amplio abanico de protecciones electrónicas integradas.

Beneficios Destacados

Carga Optimizada de 3 Etapas: Prolonga la vida útil de las baterías mediante ciclos precisos de carga rápida, absorción y flotación.
Versatilidad de Baterías: Compatible con acumuladores de tipo sellado, gel y húmedo, configurables mediante botones físicos.
Puerto USB Incorporado: Permite la carga directa de dispositivos móviles y pequeños equipos electrónicos a 5VDC y 2A.

Especificaciones Técnicas

Característica	Especificación
Voltaje nominal del sistema	12/24 VDC (Auto)
Corriente de carga nominal	10 A
Rango de voltaje de batería	8V ～ 32V
Voltaje máximo de circuito abierto	50 V
Interfaz USB	5VDC / 2A
Grado de protección	IP20
Dimensiones	120.3 x 67 x 21.8 mm
Peso neto	0.10 kg

Funciones de Protección y Modos de Operación

Protecciones Electrónicas Integradas

Protección avanzada contra sobrecarga y cortocircuito
Protección contra inversión de polaridad en paneles y baterías
Prevención contra sobrevoltaje y subtensión en el banco de acumuladores
Diseño robusto con grado de protección IP20 para interiores

Modos de Carga y Configuración

Carga PWM inteligente de 3 etapas (Rápida, Absorción y Flotación)
Soporta configuraciones para baterías Selladas, Gel y Húmedas
Función de compensación automática de temperatura
Botones frontales para configuración rápida del tipo de batería

Conectividad y Aplicaciones

Configuración de tierra positivo común para requerimientos específicos
Puerto USB de 5V/2A para alimentación de accesorios
Ideal para sistemas solares residenciales, embarcaciones y vehículos
Compatible con proyectos de iluminación solar e instalaciones off-grid pequeñas

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)

Preguntas Frecuentes

¿Para qué tipo de sistemas de baterías está diseñado este controlador?

Este modelo opera de manera automática en sistemas de 12VDC o 24VDC, soportando tecnologías de baterías de plomo-ácido tipo Sellado, Gel y Húmedo.

¿Qué significa que cuente con tierra positivo común?

Significa que el polo positivo del sistema fotovoltaico, de la batería y de la carga comparten una misma referencia a tierra, lo cual es un requisito indispensable en ciertas instalaciones de telecomunicaciones y vehículos.

¿Cuál es la capacidad máxima de corriente que soporta este controlador?

El LS1024EU está clasificado para una corriente de carga nominal de hasta 10 Amperios, por lo que se recomienda dimensionar el arreglo de paneles solares para no exceder este límite.
