PL20ACD Kit de Centro de Carga Para Corriente Directa, Breaker de hasta 800 Vcc de 20 A con Supresor de Descargas Atmosféricas.

Kit de Centro de Carga en CD de 20A con Breaker de 800 Vcc y Supresor de Descargas Atmosféricas para Sistemas Fotovoltaicos

Syscom800 Vcc20 ACorriente DirectaSistemas Fotovoltaicos

El PL20ACD es un kit de centro de carga especializado en corriente directa diseñado específicamente para proteger instalaciones fotovoltaicas y sistemas de interconexión solar. Su función principal es resguardar tanto el cableado como el inversor contra sobretensiones y descargas atmosféricas inesperadas, integrando una pastilla térmica de 800 Vcc y un supresor de picos especializado. Este equipo garantiza una operación segura y continua en el arreglo de paneles solares, bloqueando eficazmente los transitorios eléctricos y evitando daños catastróficos en los equipos de conversión de energía.

Beneficios Destacados

Protección Atmosférica Avanzada: Integra un supresor de descargas con tiempo de respuesta ultrarrápido de 5 nanosegundos para bloquear picos de voltaje.
Alta Capacidad en Corriente Directa: Breaker de 2 polos diseñado para soportar hasta 800 Vcc y 20 A, protegiendo adecuadamente tanto la polaridad positiva como negativa.
Seguridad Operativa Confiable: Mecanismo de seguridad que expulsa silicio caliente de forma controlada durante una descarga directa severa para aislar el circuito.
Kit Listo para Instalar: Incluye todos los componentes esenciales (supresor LA302DC, pastilla térmica y gabinete F56CB4N) para un montaje rápido y profesional.

Especificaciones Técnicas

Característica	Especificación
Modelo del Kit	PL20ACD
Supresor de Descargas	LA302DC
Breaker / Pastilla Térmica	FPV632PC20 (2 polos)
Gabinete Incluido	F56CB4N
Voltaje Máximo	800 Vcc
Corriente Nominal	20 A
Tecnología de Supresión	Varistor de Óxido de Silicón
Tiempo de Respuesta	5 nanosegundos

Construcción, Componentes y Aplicación

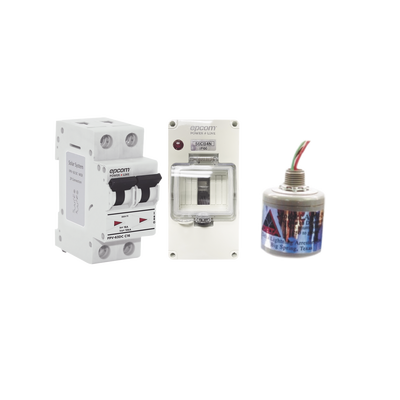

Componentes del Kit

Supresor de picos modelo LA302DC
Pastilla térmica FPV632PC20 de 2 polos
Gabinete de protección F56CB4N
Diseñado para circuitos fotovoltaicos de corriente directa

Características del Supresor

Tecnología de Varistor de Óxido de Silicón
Número ilimitado de protecciones ante picos menores
Tiempo de respuesta de 5 nanosegundos
Mecanismo de venteo y bloqueo ante descargas directas intensas

Recomendaciones de Instalación

Instalar antes del inversor o regulador en sistemas interconectados
Respetar estrictamente los códigos de color y polaridad
Colocar el bote del supresor fuera del gabinete principal
Aplicación opcional o no requerida en sistemas con microinversores

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)

Preguntas Frecuentes

¿En qué parte del sistema fotovoltaico se debe instalar este kit?

Se debe instalar en la sección de corriente directa, específicamente entre la cadena de paneles solares y el inversor central, justo antes de la entrada del equipo para protegerlo contra descargas atmosféricas.

¿Es compatible con sistemas de microinversores?

En la mayoría de las instalaciones con microinversores este kit se puede omitir, ya que su uso principal y recomendado está enfocado en sistemas fotovoltaicos con inversores centrales o cadenas de paneles en serie de alto voltaje.

¿Cómo actúa el supresor ante una descarga atmosférica directa de gran intensidad?

El supresor recibirá el impacto y, si la energía supera los límites de la ficha técnica con calor y tensión acumulada, abrirá un orificio en la parte inferior para expulsar silicio caliente y trozos de plástico, cumpliendo su función de bloqueo total para salvar el circuito.

¿Qué componentes incluye exactamente el número de parte PL20ACD?

Incluye un supresor de descargas atmosféricas modelo LA302DC, una pastilla térmica de corriente directa modelo FPV632PC20 y el gabinete o caja de montaje modelo F56CB4N.
