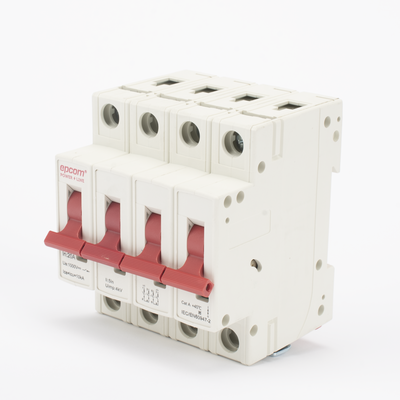

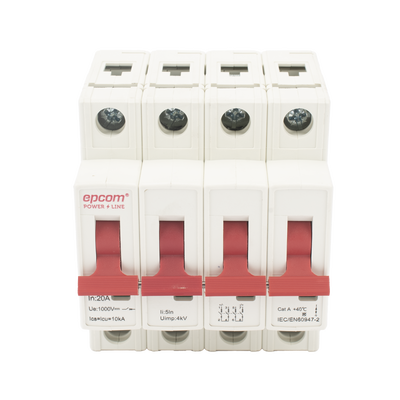

FPV634PC20 Protección Térmica 4P, 20A, Corriente Directa 1000 Vcc para Aplicación Fotovoltaica Montaje Riel DIN

Protección termomagnética de 4 polos y 20A en corriente directa hasta 1000 Vcc para sistemas solares fotovoltaicos.

Modelo FPV-63 4P20A Corriente Nominal1000 Vcc MaxMontaje Riel DINUso Fotovoltaico

El protector térmico FPV634PC20 de 4 polos está diseñado específicamente para proporcionar una defensa confiable contra sobrecorriente en circuitos de corriente directa dentro de instalaciones fotovoltaicas. Se instala de manera estratégica entre los paneles solares y el inversor de interconexión para salvaguardar el sistema ante fallas eléctricas críticas. Su robusta ingeniería en corriente continua garantiza una interrupción segura del arco eléctrico y una larga vida útil operativa en campo.

Beneficios Destacados

Alta Capacidad de Ruptura: Cuenta con una capacidad de ruptura de 6 kA (Icu) para asegurar la desconexión segura ante cortocircuitos severos en arreglos fotovoltaicos.
Diseño Especializado en CC: Fabricado expresamente para aplicaciones solares en corriente directa, soportando voltajes de operación de hasta 1000 Vcc.
Instalación Estándar: Formato compacto de 4 polos preparado para un montaje rápido, seguro y ordenado sobre riel DIN estándar en gabinetes de protección.

Especificaciones Técnicas

Característica	Especificación
Número de polos	4P
Voltaje de operación	12V - 1000 Vcc
Corriente nominal	20 A
Tensión de aislamiento (Ui)	1200 VDC
Capacidad de ruptura (Icu)	6 kA
Tipo de curva	Curva C

Construcción y Especificaciones de Rendimiento

Protección Térmica y Magnética

Curva de disparo tipo C para protección versátil contra sobrecargas y cortocircuitos
Disipación térmica optimizada para operación continua en arreglos solares
Tensión nominal de impulso (Uimp) de 4 kV para tolerar sobretensiones transitorias
Capacidad de ruptura al ejecutar del 75% del Icu

Mecánica y Normativa

Durabilidad mecánica con un promedio real de 7800 ciclos
Durabilidad eléctrica comprobada de 200 ciclos bajo carga nominal
Diseño modular de 4 polos para seccionar polaridades positivas y negativas simultáneamente
Compatible con envolventes y tableros equipados con riel DIN

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)

Preguntas Frecuentes

¿En qué parte del sistema solar se debe instalar este protector térmico?

Se instala típicamente en el circuito de corriente directa (CD), ubicándose en el tramo intermedio entre los paneles solares fotovoltaicos y el inversor de interconexión o controlador de carga.

¿Este interruptor se puede utilizar con sistemas de 12V a 24V?

Sí, el equipo soporta un rango amplio de voltaje de operación desde 12V hasta 1000 Vcc, lo que lo hace versátil tanto para pequeños sistemas aislados como para grandes arreglos fotovoltaicos.

¿Qué tipo de riel se requiere para su montaje?

El dispositivo está diseñado para un montaje rápido y seguro sobre riel DIN estándar, facilitando su integración en tableros de distribución de corriente directa.
