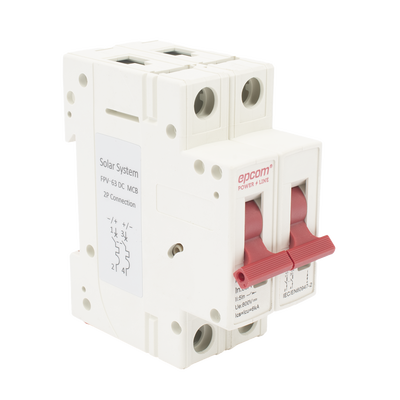

FPV632PC63 Protección Térmica/ Interrupción 2P, 63 A, Corriente Directa 800 Vcc para Aplicación Fotovoltaica Montaje Riel DIN

Protección termomagnética confiable en Corriente Directa hasta 800 Vcc para sistemas solares fotovoltaicos

Modelo: FPV632PC63Voltaje: 800 VccCorriente: 63 APolos: 2PAplicación: Fotovoltaica

El interruptor termomagnético FPV632PC63 de 2 polos y 63 A está diseñado específicamente para proporcionar protección avanzada contra sobrecorriente en circuitos de corriente directa (CC). Es un componente indispensable en instalaciones fotovoltaicas, ubicándose de manera estratégica entre los paneles solares y el inversor de interconexión para salvaguardar la infraestructura eléctrica. Su alta capacidad de aislamiento y ruptura garantiza una operación segura y eficiente ante fallas eléctricas imprevistas en arreglos solares exigentes.

Beneficios Destacados

Alta Capacidad en CD: Soporta voltajes de operación de hasta 800 Vcc, ideal para cadenas fotovoltaicas de gran escala.
Protección Integral: Acción termomagnética con curva C que protege eficazmente contra sobrecargas y cortocircuitos.
Fácil Instalación: Diseño estandarizado para montaje rápido y seguro sobre riel DIN en gabinetes de distribución.

Especificaciones Técnicas

Característica	Especificación
Número de polos	2P
Voltaje de operación	12V - 800 Vcc
Corriente nominal	63 A
Tensión nominal de aislamiento (Ui)	1200 VDC
Capacidad máxima de ruptura (Icu)	6 kA
Tipo de curva	Curva C
Tipo de interruptor	Termomagnético

Construcción, Rendimiento y Aplicación

Construcción y Durabilidad

Vida útil mecánica con un valor promedio real de 20,000 operaciones
Estándar de durabilidad mecánica de 8,500 ciclos
Valor promedio real eléctrico de 2,500 operaciones
Resistencia dieléctrica optimizada con tensión de impacto Uimp de 4 kV

Parámetros Eléctricos y Ruptura

Capacidad de ruptura al ejecutar Ics del 75% respecto a Icu
Diseñado estrictamente para aplicaciones en energía solar fotovoltaica
Compatible con arreglos de paneles solares hacia inversores
Protección confiable en sistemas de corriente directa de alta tensión

Detalles de Instalación

Montaje estándar en riel DIN para gabinetes solares
Configuración bipolar (2P) para seccionamiento de líneas positivas y negativas
Operación segura en entornos residenciales, comerciales e industriales
Facilita el mantenimiento preventivo y correctivo del sistema

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)

Preguntas Frecuentes

¿En qué parte del sistema solar se debe instalar este interruptor?

Se instala principalmente en la sección de corriente directa, ubicándose en el cableado que va desde los paneles solares fotovoltaicos hacia el inversor de interconexión o controlador de carga.

¿Este interruptor se puede usar en sistemas de corriente alterna (CA)?

No, este modelo está diseñado y certificado específicamente para operar en circuitos de corriente directa (CC / CD) con voltajes de hasta 800 Vcc en aplicaciones fotovoltaicas.

¿Qué tipo de riel se requiere para su montaje?

El dispositivo cuenta con un diseño estandarizado para montaje rápido y seguro sobre riel DIN convencional en gabinetes de protección eléctrica.
