FPV632PC40 Protección Térmica/ Interruptor 2P, 40 A, Corriente Directa 800 Vcc para Aplicación Fotovoltaica Montaje Riel DIN

Interruptor termomagnético de corriente directa 2P 40A para protección avanzada en sistemas fotovoltaicos

Corriente Directa 800 Vcc40 Amperios2 PolosMontaje Riel DINAplicación Fotovoltaica

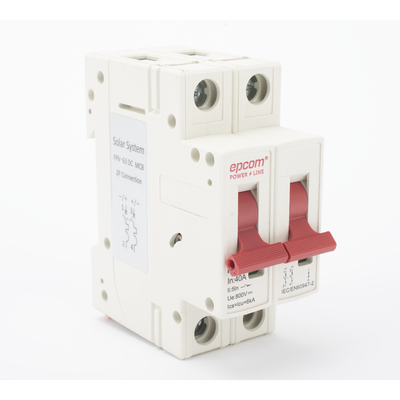

El interruptor termomagnético FPV632PC40 está diseñado específicamente para ofrecer una protección confiable contra sobrecorriente en circuitos de corriente directa (CD) dentro de instalaciones fotovoltaicas profesionales. Este dispositivo se instala de manera estratégica entre los paneles solares y el inversor de interconexión para garantizar la seguridad del sistema ante fallas eléctricas y sobrecargas imprevistas. Su construcción robusta en formato de 2 polos y su capacidad de operación hasta 800 Vcc lo convierten en un componente esencial para salvaguardar la integridad de equipos solares de mediana escala, optimizando el rendimiento y la seguridad del cableado en proyectos residenciales o comerciales.

Beneficios Destacados

Protección Fotovoltaica Especializada: Diseñado específicamente para manejar las características únicas de los sistemas de corriente directa en energía solar.
Alta Capacidad de Ruptura: Ofrece una capacidad máxima de ruptura (Icu) de 6 kA para interrumpir corrientes de falla de forma segura.
Fácil Instalación Estándar: Diseño optimizado para montaje rápido y seguro en riel DIN dentro de gabinetes de protección solar.

Especificaciones Técnicas

Característica	Especificación
Número de polos	2P
Voltaje de operación	12V - 800 Vcc
Corriente nominal	40 A
Tensión nominal de aislamiento	1200 VDC
Capacidad máxima de ruptura	6 kA
Tipo de curva	Curva C
Tipo de interruptor	Termomagnético

Construcción y Parámetros de Operación

Especificaciones de Protección

Tecnología termomagnética dual contra sobrecargas y cortocircuitos
Tensión nominal de impacto (Uimp) de 4 kV
Capacidad de ruptura al ejecutar (Ics) del 75% de Icu
Curva de disparo C adecuada para cargas inductivas y fotovoltaicas

Durabilidad y Normativas

Valor promedio real de vida mecánica de 20000 ciclos
Estándar de vida mecánica de 8500 ciclos
Valor promedio real de vida eléctrica de 2500 ciclos
Estándar de vida eléctrica de 1500 ciclos

Compatibilidad de Instalación

Montaje estándar en riel DIN para gabinetes de distribución
Ubicación recomendada entre paneles solares e inversor
Aislamiento diseñado para soportar altas tensiones en corriente directa
Dimensiones compactas para optimizar espacio en tableros

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)

Preguntas Frecuentes

¿En qué parte del sistema solar se debe instalar este interruptor?

Se debe instalar en el circuito de corriente directa, específicamente entre la salida del arreglo de paneles solares y la entrada de corriente directa del inversor de interconexión o controlador de carga.

¿Este interruptor funciona para corriente alterna (CA)?

No, este dispositivo está diseñado y certificado exclusivamente para aplicaciones en corriente directa (CC o CD) con un voltaje de operación de hasta 800 Vcc.

¿Qué tipo de riel se requiere para su montaje?

El interruptor cuenta con un diseño estandarizado para montaje rápido y seguro sobre riel DIN en gabinetes de protección eléctrica.
