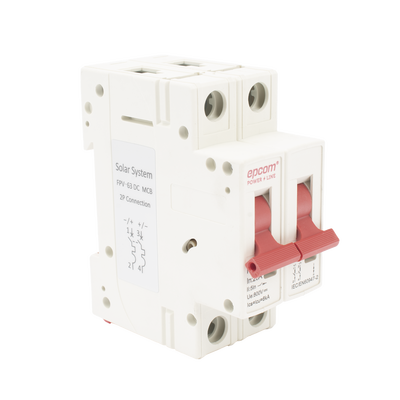

FPV632PC20 Protección Térmica/ Interruptor 2P, 20 A, Corriente Directa 800 Vcc para Aplicación Fotovoltaica Montaje Riel DIN

Protección termomagnética confiable de 2 polos y 20A para sistemas fotovoltaicos en corriente directa hasta 800 Vcc.

Syscom FPV632PC202 Polos (2P)20 Amperes800 VccMontaje Riel DIN

El interruptor termomagnético Syscom FPV632PC20 es un dispositivo de protección contra sobrecorriente diseñado específicamente para circuitos de corriente directa (CC) en aplicaciones fotovoltaicas. Su función principal es resguardar la instalación eléctrica y los equipos conectados al interrumpir de forma segura el flujo de corriente ante fallas o sobrecargas, ubicándose estratégicamente entre los paneles solares y el inversor de interconexión. Este interruptor asegura una operación estable y segura en sistemas solares residenciales, comerciales e industriales, reduciendo significativamente el riesgo de daños por fallas eléctricas.

Beneficios Destacados

Protección Fotovoltaica Especializada: Diseñado específicamente para soportar las exigencias de voltaje en corriente directa de los arreglos solares modernos.
Alta Capacidad de Ruptura: Cuenta con una capacidad máxima de ruptura de 6 kA, garantizando una respuesta rápida y segura ante cortocircuitos severos.
Instalación Riel DIN: Facilita la integración rápida y estandarizada en tableros de distribución y gabinetes de protección solar.
Durabilidad Mecánica y Eléctrica: Construido para ofrecer una vida útil prolongada con miles de ciclos operativos garantizados bajo norma.

Especificaciones Técnicas

Característica	Especificación
Número de polos	2P
Voltaje de operación	12V - 800 Vcc
Corriente Nominal	20 A
Tensión nominal de aislamiento (Ui)	1200 VDC
Capacidad máxima de ruptura (Icu)	6 kA
Tipo de curva	Curva C
Tipo	Termomagnético

Construcción y Características Técnicas

Rendimiento Eléctrico

Voltaje de operación de hasta 800 Vcc para sistemas fotovoltaicos
Tensión nominal de impacto (Uimp) de 4 kV
Capacidad de ruptura al ejecutar (Ics) del 75% de Icu
Disparo tipo curva C para protección estándar en cargas inductivas y resistivas

Durabilidad y Mecánica

Valor promedio real mecánico de 20,000 ciclos
Vida útil estándar probada de 8,500 ciclos
Valor promedio real eléctrico de 2,500 ciclos
Diseño compacto de 2 polos para montaje estándar en riel DIN

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)

Preguntas Frecuentes

¿En qué parte del sistema solar se debe instalar este interruptor?

Se instala principalmente en el tramo de corriente directa (CC), ubicado entre los paneles solares fotovoltaicos y el inversor de interconexión o controlador de carga.

¿Este interruptor es apto para corriente alterna (CA)?

No, este modelo está fabricado y certificado exclusivamente para su uso en circuitos de corriente directa (CC) en aplicaciones fotovoltaicas.

¿Qué tipo de montaje utiliza?

Utiliza un sistema de montaje estándar sobre riel DIN, lo que permite una instalación limpia, rápida y segura dentro de gabinetes o centros de carga.
