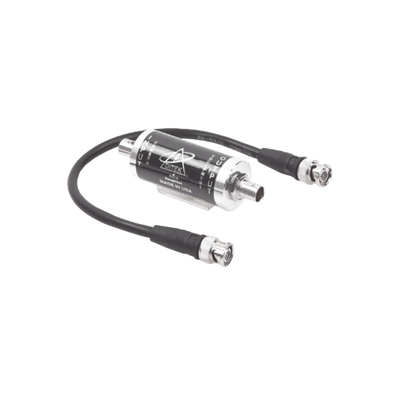

DTKIBNC Protector Coaxial BNC / 20,000 A / 75 Ohms / 0-10 MHz / Cámaras Analógicas y PTZ

Protector coaxial BNC de alto rendimiento para cámaras analógicas y PTZ en exteriores sin tierra dedicada

Ditek20,000 A75 Ohms0-10 MHzCámaras Analógicas y PTZ

El protector coaxial BNC DTK-iBNC2.8 de Ditek está diseñado específicamente para blindar transmisiones de video analógicas y de cámaras PTZ contra sobretensiones transitorias dañinas. Este dispositivo compacto opera de manera eficiente en aplicaciones exteriores donde la alimentación de corriente alterna ya cuenta con protección pero no se dispone de una conexión a tierra dedicada en el punto de la cámara. Al desviar las descargas a través del blindaje del cable coaxial sin introducir molestos bucles de tierra, garantiza la integridad de la señal y prolonga la vida útil de sus equipos de video. Es la solución preferida por los integradores de CCTV para asegurar la continuidad operativa en instalaciones críticas.

Beneficios Destacados

Protección sin Tierra Externa: Utiliza el blindaje del cable coaxial para disipar la energía de sobrevoltaje sin requerir una estaca o conexión a tierra dedicada en el sitio de la cámara.
Cero Bucles de Tierra: Protege la transmisión de video con total claridad y estabilidad operativa, evitando interferencias provocadas por diferencias de potencial.
Diseño Compacto y Robusto: Su tamaño reducido facilita una instalación rápida en espacios reducidos, al tiempo que su carcasa de aluminio garantiza una alta durabilidad.
Alta Capacidad de Descarga: Soporta clasificaciones de corriente de sobretensión de hasta 20,000 A, ofreciendo seguridad superior frente a descargas atmosféricas cercanas.

Especificaciones Técnicas

Característica	Especificación
Método de Conexión	BNC (hembra) entrada/salida
Rango Pasabanda	0 - 10 MHz
Impedancia	75 Ohms
Corriente de Sobretensión	20,000 A
Carcasa	Aluminio
Temperatura de Operación	-40°C a 70°C (-40°F a 158°F)
Dimensiones	91 x 28 mm
Peso	71 g

Construcción, Compatibilidad e Instalación

Construcción y Materiales

Carcasa robusta fabricada en aluminio de alta calidad
Diseño ultracompacto con dimensiones de 91 x 28 mm
Peso ligero de tan solo 71 g para fácil soporte en línea
Amplio rango de temperatura de operación extrema de -40°C a 70°C

Compatibilidad y Conexión

Compatible con cámaras analógicas fijas y sistemas PTZ
Conectores BNC hembra estándar para entrada y salida
Impedancia nominal de 75 Ohms para mantener la calidad de video
Rango pasabanda de 0 a 10 MHz optimizado para CCTV

Requisitos de Instalación

Recomendado para zonas donde la CA está protegida pero falta tierra física
El blindaje coaxial debe conectarse a tierra en la cámara, poste o DVR
No requiere barra de puesta a tierra dedicada independiente
Se sugiere medir una resistencia a tierra ideal de 5 ohms o menor (máximo 25 ohms)

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)📘 Descargar Manual de Usuario (.pdf)

Preguntas Frecuentes

¿Requiere este protector una varilla o conexión a tierra física independiente?

No. Este dispositivo no necesita una conexión a tierra externa dedicada, ya que utiliza el blindaje del propio cable coaxial para disipar la energía de sobrevoltaje de forma segura.

¿Es obligatorio conectar el blindaje del cable coaxial a tierra para que funcione?

Sí. El blindaje del cable coaxial debe estar conectado a tierra obligatoriamente, ya sea en el extremo de la cámara/poste o en el equipo de cabecera (chasis del DVR), para que el supresor disipe la energía correctamente.

¿Qué valor de resistencia a tierra se recomienda para una correcta protección?

Lo óptimo es contar con una resistencia a tierra de 5 ohms o menos, aceptándose un límite máximo de 25 ohms. Este valor debe medirse previamente para garantizar la efectividad del sistema.

¿Afecta este dispositivo la calidad o nitidez de la transmisión de video analógico?

No. Gracias a su rango pasabanda de 0 a 10 MHz y su impedancia exacta de 75 Ohms, el protector permite el paso de la señal de video sin atenuaciones ni la creación de bucles de tierra.
