DTK120/240CM Dispositivo de Protección contra Sobretensiones de Fase Dividida de 120/240 VCA, Recomendado para Climas, Motores, Iluminación.

Protección avanzada contra sobretensiones para sistemas eléctricos de fase dividida y equipos críticos.

DITEK120/240 VCAFase DivididaNEMA 4XProtección SPD

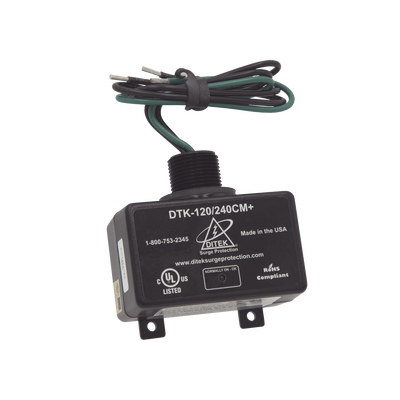

El dispositivo de protección contra sobretensiones DITEK DTK120/240CM es una solución robusta y de alto rendimiento diseñada específicamente para salvaguardar sistemas eléctricos de fase dividida de 120/240 VCA contra picos de voltaje transitorios. Su ingeniería avanzada permite una instalación en paralelo altamente eficiente, protegiendo equipos críticos como sistemas de aire acondicionado HVAC, bombas, motores industriales y circuitos de iluminación exterior contra eventos eléctricos imprevistos. Este supresor combina un diseño compacto con una capacidad de autorrestablecimiento automático, garantizando una continuidad operativa superior y protegiendo la inversión de infraestructura eléctrica en entornos residenciales, comerciales e industriales.

Beneficios Destacados

Restablecimiento Automático: Capacidad de recuperarse de múltiples eventos de sobretensión sin requerir intervención manual.
Gabinete NEMA 4X: Protección resistente a la intemperie que permite instalaciones confiables en entornos exteriores hostiles.
Diagnóstico Visual LED: Indicadores luminosos que confirman de manera inmediata la correcta alimentación y función del SPD.
Diseño Compacto: Facilita el montaje flexible en espacios reducidos y una integración rápida mediante conexión en paralelo.

Especificaciones Técnicas

Característica	Especificación
Voltaje del sistema	120/240 VCA Fase Dividida
Método de conexión	¾” NPT macho, cables de 12 AWG (18 pulgadas)
Tipo de gabinete	Policarbonato NEMA 4X
Temperatura de operación	-35°C a 80°C (-31°F a 176°F)
Dimensiones	88.9 x 48.3 x 86.4 mm
Peso	250 g

Construcción, Aplicaciones y Rendimiento del SPD

Construcción y Protección Externa

Carcasa de policarbonato de alta resistencia
Grado de protección NEMA 4X contra intemperie
Diseño compacto para ubicaciones versátiles
Apto para ambientes exteriores y hostiles

Instalación y Diagnóstico

Conexión en paralelo para instalación simplificada
Conector roscado ¾” NPT macho integrado
Cables flexibles de 12 AWG de 45.72 cm de longitud
LED de diagnóstico para estado de alimentación y función SPD

Aplicaciones Recomendadas

Protección de equipos HVAC y condensadores
Bombas de agua para piscinas y pozos
Motores eléctricos y energía de la red pública
Sistemas de iluminación de carreteras y estacionamientos

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)

Preguntas Frecuentes

¿Cómo se realiza la conexión eléctrica de este dispositivo?

El DTK120/240CM se conecta mediante un método en paralelo utilizando un niple de ¾” NPT macho y cables integrados de calibre 12 AWG de 18 pulgadas, facilitando su integración al sistema eléctrico.

¿El dispositivo requiere reemplazo después de recibir un impacto de sobretensión?

No, cuenta con la capacidad de restablecerse automáticamente para manejar múltiples eventos de sobretensión sucesivos, manteniendo la protección activa sin intervención.

¿Puede instalarse en exteriores expuestos a la lluvia o polvo?

Sí, gracias a su gabinete fabricado en policarbonato con certificación NEMA 4X, está totalmente preparado para soportar condiciones ambientales hostiles y exteriores.

¿Cómo se puede verificar que el supresor está funcionando correctamente?

El equipo incluye un indicador LED de diagnóstico frontal que proporciona una señal positiva del estado de alimentación del sistema y del funcionamiento óptimo del SPD.
