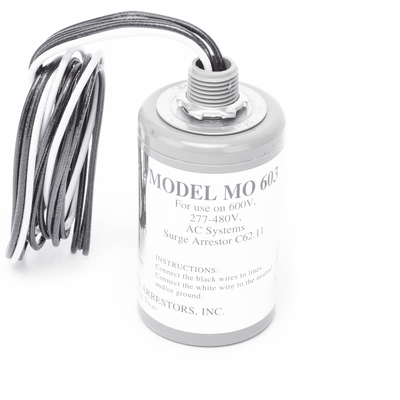

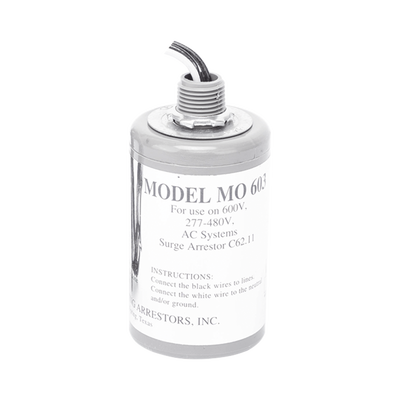

MO603 Supresor de Picos Transitorios de Voltaje, para uso en Corriente Alterna en Sistemas Trifasicos de 277-480 Vca.

Supresor de picos transitorios trifásico 277-480 Vca para máxima protección en sistemas eléctricos y solares

Sistemas Trifásicos277-480 VcaVaristor de Óxido de SilicioProtección ACTiempo de Respuesta de 5 ns

El supresor de picos transitorios MO603 está diseñado específicamente para ofrecer una defensa robusta y confiable en sistemas de corriente alterna trifásicos con un rango de 277-480 Vca. Su función principal es interceptar y bloquear sobretensiones y descargas eléctricas atmosféricas antes de que alcancen equipos delicados como inversores solares o tableros de distribución, absorbiendo la energía transitoria mediante tecnología de óxido de silicio. Este dispositivo actúa como la primera línea de defensa crítica en instalaciones eléctricas comerciales e industriales, evitando daños catastróficos, paradas imprevistas de operación y costosas reparaciones en sistemas de energía renovable.

Beneficios Destacados

Respuesta Ultra Rápida: Tiempo de respuesta de solo 5 nanosegundos para mitigar picos de voltaje instantáneos antes de que afecten la electrónica.
Máxima Seguridad Activa: Diseñado para sacrificar sus componentes internos y bloquear la energía en descargas extremas, protegiendo todo el circuito posterior.
Protección para Inversores: Ideal para colocarse justo antes de inversores trifásicos en sistemas fotovoltaicos, asegurando la inversión en equipos de alta potencia.
Versatilidad de Instalación: Apto para integrarse tanto en tableros de distribución general como en líneas de alimentación directa hacia cargas críticas.

Especificaciones Técnicas

Característica	Especificación
Tipo de sistema	Corriente Alterna Trifásica
Rango de voltaje	277-480 Vca
Tecnología de protección	Varistor de Óxido de Silicio
Tiempo de respuesta	5 nanosegundos
Capacidad de protección	Número ilimitado de protecciones
Aplicación principal	Entrada de inversores y tableros AC

Construcción, Mecanismo de Protección y Compatibilidad

Mecanismo de Bloqueo y Seguridad

Tecnología avanzada basada en varistor de óxido de silicio.
Diseño de seguridad que expulsa excedentes térmicos de forma controlada en descargas extremas.
Bloqueo total de picos de corriente originados por descargas atmosféricas.
Número ilimitado de operaciones de protección dentro de sus parámetros.

Compatibilidad y Conexión

Compatible con tableros de distribución eléctrica comercial e industrial.
Ideal para protección previa en inversores solares trifásicos.
Conexión directa mediante cables negros empalmados a las 3 fases en pastillas térmicas.
Terminal de cable blanco dedicada para conexión a tierra física.

Requisitos de Instalación

Instalación exclusiva por personal eléctrico calificado debido al riesgo eléctrico.
Recomendado ubicar aguas arriba del inversor trifásico.
Verificación estricta de fases y puesta a tierra antes de energizar.
Diseñado para soportar entornos exigentes de corriente alterna.

Documentación y Descargas del Fabricante

📄 Descargar Ficha Técnica (.pdf)

Preguntas Frecuentes

¿Dónde debe colocarse exactamente este supresor de picos MO603?

Se debe instalar en corriente alterna justo antes de la entrada del inversor trifásico, o bien en el tablero principal de distribución para proteger equipos electrónicos sensibles.

¿Cómo se realiza la conexión eléctrica de este equipo?

Los cables negros deben conectarse a las pastillas térmicas empalmándolos con las 3 fases que se dirigen al inversor, mientras que el cable blanco debe conectarse firmemente a la tierra física.

¿Qué ocurre con el supresor después de una descarga de alta intensidad?

Si recibe una descarga mayor a su capacidad nominal con calor acumulado, el dispositivo realiza su máxima función de bloqueo abriendo un orificio inferior para expulsar material de forma segura, protegiendo todo el circuito posterior.

¿Puede ser instalado por cualquier persona?

No. Debido a que el trabajo eléctrico representa un peligro severo de incendios, lesiones o muerte por malas conexiones, la instalación debe ser realizada exclusivamente por profesionales calificados.
